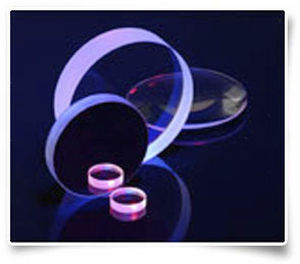

Дихроичное зеркало

круглоелазерное

Зеркала чаще всего используются для направления лазерного луча в сторону обрабатываемой детали с углом изгиба 90° (угол падения 45°). При тщательном проектировании покрытия часто встречаются отражения, приближающиеся к 100%. Поскольку покрытие находится на передней поверхности зеркала и отражает почти 100% лазерного луча, тепловые свойства материала подложки не являются критическими. Некоторые системы подачи луча позволяют камере видеть заготовку через заднюю сторону гибочного зеркала. В этом случае подложка должна быть передающей в видимом спектре и обычно на заднюю сторону наносится антибликовое (BBAR) покрытие широкой полосы для улучшения видимой передачи и визуализации камеры. Многие лазерные системы включают гелий-неоновый или диодный лазер для выравнивания луча и локализации сфокусированного пятна. Эти системы должны использовать дихроические изгибающиеся зеркала, которые отражают как первичную 1064nm/1070nm длину волны, так и красную 632nm HeNe длину волны или 670nm диодную длину волны. Из-за конструктивных ограничений, отражательная способность может быть увеличена только на одной длине волны. Поэтому дихроические зеркала обычно проектируются для обеспечения максимальной отражательной способности (почти 100%) на длине первичной волны и максимальной отражательной способности (обычно 80%-90%) на длине волны лазерной центровки.
