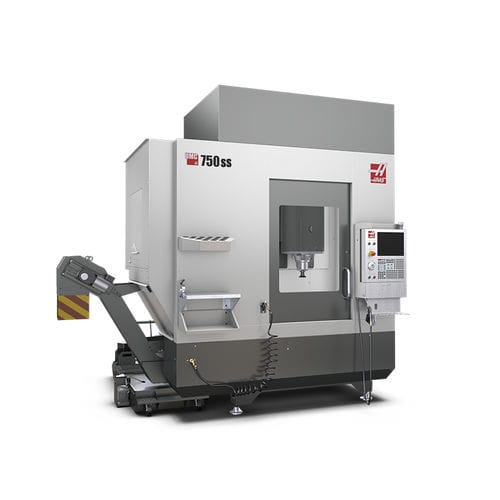

Обрабатывающий центр 5 осей UMC-750SS
универсальныйс поворотным столомBT 40

обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5 осей
Направление шпинделя
универсальный
Структура
с поворотным столом
Передний конец шпинделя
BT 40, HSK A-63
Количество инструментов
30 инструментов
Другие характеристики
с высокой скоростью, прецизионный, с прямым приводом, высокая мощность
Ход Х

762 mm
(30 in)

Ход Y

508 mm
(20 in)

Ход Z

508 mm
(20 in)

Скорость вращения

12 000 rpm
(75 398 rad.min-1)

Мощность

22,4 kW
(30,46 hp)

Скорость подачи по оси X

30 500 mm/min
(20 in/s)

Скорость подачи по оси Y

30 500 mm/min
(20 in/s)

Скорость подачи по оси Z

30 500 mm/min
(20 in/s)

Грузоподъемность стола

300 kg
(661 lb)

Вес инструментов (макс)

5,4 kg
(11,9 lb)

Время смены инструмента

1,8 s

Общий вес

6 463,8 kg
(14 250,24 lb)

Описание

5-осевая обработка - эффективное средство сокращения времени на установку и повышения точности при изготовлении многогранных и сложных деталей. Универсальные обрабатывающие центры Haas серии UMC - это экономически эффективные решения для обработки 3+2 и одновременной 5-осевой обработки. UMC-750SS имеет встроенный высокоскоростной двухосевой стол с цапфой и планшайбой диаметром 500 мм со стандартными Т-образными пазами и прецизионным пилотным отверстием для универсальности крепежа. Цапфа обеспечивает наклон на +120 и -35 градусов и вращение на 360 градусов, что обеспечивает отличный зазор для инструмента и большую вместимость деталей. В комплект входит беспроводная интуитивная система измерения Обзор Модели UMC-750 и UMC-750SS были переработаны с учетом всех конструктивных усовершенствований, реализованных в более крупных UMC-1000 и более компактных UMC-500, и завершают модернизацию всей линейки универсальных 5-осевых обрабатывающих центров. Конструктивные усовершенствования универсального обрабатывающего центра: Циклоидальные вращающиеся приводы Более легкая дверь оператора Подвеска управления с передним расположением Удобные функции для оператора Более крупное боковое окно Более жесткое литье основания Стандартный выкатной бак для охлаждающей жидкости Циклоидальные поворотные приводы Система циклоидального роторного привода, разработанная для станков и робототехники, обеспечивает отличное сочетание скорости, точности и долговечности по осям B и C. Прочная конструкция обеспечивает длительный срок службы, практически не требует технического обслуживания и особенно устойчива в случае аварии. Циклоидальный вращающийся привод может иметь обратный ход для поглощения энергии удара. Мощность ударной нагрузки в 5 раз превышает номинальный крутящий момент редуктора, а в случае повреждения весь редуктор легко заменяется.

---
