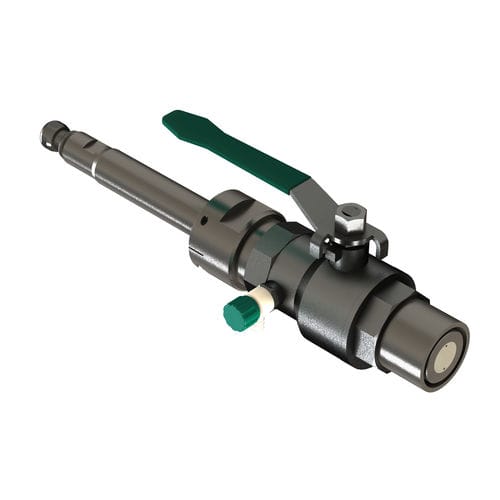

Линейный датчик скорости Q-Eye PSC

Допплериз нержавеющей стали

В датчике вставки используется передовая технология импульсно-доплеровского измерения. Профиль скорости всего поперечного сечения фиксируется в 18 измерительных ячейках. Вставной датчик используется в тех случаях, когда доступ к трубе возможен только снаружи. Этот датчик предназначен для использования в полных трубах или в частично заполненных трубах в сочетании со встроенным датчиком давления. Установка осуществляется с помощью шарового крана 1,5" в существующий трубопровод. Вставной датчик устанавливается заподлицо с внутренней стенкой трубы, что позволяет чистить трубы без демонтажа датчика. Кроме того, сам датчик не изменяет профиль потока. Если вдруг потребуется извлечь датчик, это можно сделать в условиях технологического процесса благодаря встроенному шаровому крану. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Датчик: Датчик скорости для частично и полностью заполненных труб, включая шаровой кран Опционально со встроенным датчиком давления для измерения уровня Частота: 1 МГц Диапазон: - Скорость: ± 5,0 м/с - Уровень (датчик давления): 0...0,2 бар или 0...10 бар Погрешность скорости: ± 0,03 м/с от -1,5 м/с до +1,5 м/с ± 2 % от показаний от -5,0 до -1,5 м/с и от +1,5 до +5,0 м/с Погрешность датчика давления: - Линейность: 0,5 % FS (0,2 бар) или 0,25 % FS (10 бар) - Диапазон погрешностей от 0 до 50 °C: макс. 1.5 % FS (0,2 бар) или 0,5 % FS (10 бар) Длина кабеля: 10 м вкл. (макс. 80 м) Материал: Нержавеющая сталь 1.4301 (AISI 304) Размеры Диаметр: 38 мм (1,5 дюйма)
