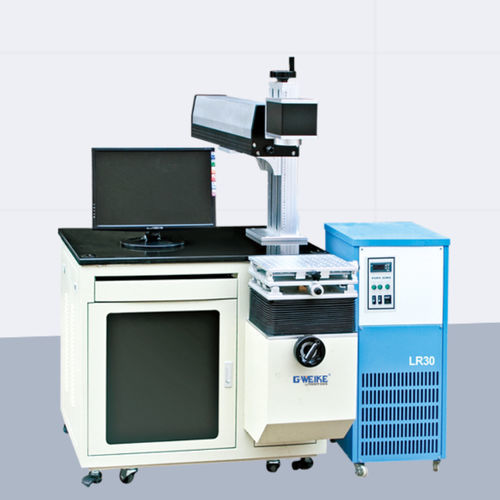

Маркировочная машина CO2-лазер LR30

для деревабумагистекла

Обзор
LR30 — это CO2-галво система маркировки, предназначенная для неметаллических материалов: древесина, бумага/картон, кожа, ткани, акрил/PMMA и покрытые пластики. Доступна в исполнениях 30/50/100 Вт со стандартным полем 200×200 мм (опция 300×300 мм). Скорость сканирования до 7 000 мм/с и стабильное водяное охлаждение поддерживают длительную работу в производстве. EZCAD (Windows) обеспечивает графику, 1D/2D коды и сериализацию даты/партии для интеграции в производственные процессы.

Ключевые особенности

• Компактный форм-фактор: экономия места и аккуратная прокладка кабелей для установки рядом с линиями сборки.
• Точное позиционирование: красный маркер для предварительного просмотра и измеритель фокуса сокращают время настройки.
• Термо- и вытяжная интеграция: водяное охлаждение оптики и интерфейсы вытяжки поддерживают стабильность выхода.
• Совместимость с оснасткой: допускает изменение высоты по Z и опционные роторные насадки для цилиндрических изделий.

Интерфейс & рабочий процесс

• EZCAD (Windows): слоистые параметры, шаблоны батчей, переменные/сериализация, дата/партия и поддержка 1D/2D кодов.
• Готовность к автоматизации: подключение CSV/баз данных для автогенерации серий и QR‑содержимого, снижение ошибок ввода.
• Пресеты материалов: сохранение шаблонов по материал–линза–эффект для повторяемости и быстрой смены оператора.
• Прослеживаемость: опционные права доступа и экспорт партий для логов производства.

Импортные компоненты & стабильность

• Оптика: высокостабильные галво-сканеры и F‑Theta линзы для постоянного размера пятна.
• Электрика & охлаждение: увеличенный запас мощности и рекомендованная температура чиллера 18–22 °C для улучшения качества луча и срока службы трубки.
• Дизайн для надежности: защита от пыли и аккуратная прокладка кабелей снижают случайные отказы.

Применения & материалы
Оптимизировано для неметаллов: древесина/бамбук, бумага & картон, кожа/PU, ткани, акрил/PMMA, лакированные/покрытые поверхности и покрытые пластики. Может маркировать крашеные/анодированные слои алюминия (для необработанного металла используйте волоконный маркер).

• Упаковка & логистика: дата/партия, штрихкоды/QR на коробках и этикетках.
• Вывески & креатив: логотипы и декоративная маркировка на древесине, коже и акриле.
• Одежда & аксессуары: кожаные нашивки, узоры на ткани, легкая штриховка.
• Персонализация: покрытые пластиковые корпуса с индивидуальной графикой.

Рекомендуемые стартовые параметры

• Березовая фанера (темная метка): 30 Вт — 300–600 мм/с @ 25–40% | 50 Вт — 500–900 мм/с @ 20–35% | мало воздуха; +0.3 мм небольшой дефокус затемняет тон.
• Массивная древесина (тонкие линии): 30 Вт — 600–900 мм/с @ 15–25% | 50 Вт — 900–1300 мм/с @ 12–20% | отдавайте предпочтение большей скорости и меньшей мощности для тонких линий.
• Кожа / PU (темная метка): 30 Вт — 400–700 мм/с @ 18–30% | 50 Вт — 700–1100 мм/с @ 15–25% | минимизировать время удержания; рекомендуется мощная вытяжка.
• Бумага / картон (чёткие коды): 30 Вт — 900–1500 мм/с @ 8–18% | 50 Вт — 1300–2000 мм/с @ 7–15% | без подачи воздуха; высокая скорость даёт чистые края.
• Аcrylic / PMMA (матовая поверхность): 30 Вт — 300–500 мм/с @ 20–35% | 50 Вт — 500–800 мм/с @ 18–30% | фокус −0,2 ~ 0 мм; избегать глубокой абляции.
• Анодированный алюминий (окрашенный слой): 30 Вт — 500–800 мм/с @ 20–30% | 50 Вт — 800–1200 мм/с @ 18–28% | CO2 действует на окрашенный/покрытый слой.

Опции & аксессуары

• F-Theta линзы: 150 / 210 / 300 мм
• Роторная насадка для цилиндрических изделий (стаканы, бутылки)
• Высокоэффективный дымоуловитель & фильтры
• Автофокусный измеритель / моторизованный Z‑ось (доступность по регионам)

Качество & советы по производству

• Выбор линзы: 300×300 мм покрывает большие детали, но увеличивает размер пятна; для мелкого текста <1 мм используйте 200×200 мм.
• Охлаждение: поддерживайте чиллер при 18–22 °C для стабильности луча и продления срока службы трубки.
• Вытяжка & подача воздуха: эффективная вытяжка обязательна; для древесины/кожи используйте мягкую подачу воздуха.
• Читаемость кодов: выбирать высококонтрастные материалы и проверять камерой/верификатором; размер модуля ≥ 8× диаметр пятна.

Технические характеристики

• Тип лазера: CO2, 10.64 μm
• Варианты мощности: 30 Вт / 50 Вт / 100 Вт (опция)
• Поле маркировки: 200 × 200 мм (стандарт) / 300 × 300 мм (опция)
• Макс. скорость сканирования: ≤ 7 000 мм/с
• Повторяемость: ± 0.01 мм
• Мин. ширина линии: 0.1 мм
• Система охлаждения: водяное охлаждение
• ПО / управление: EZCAD (Windows)
• Напряжение: AC 220V ±10%, 50Hz
• Рабочая температура: 0–30 °C
• Типичный ресурс трубки: до 35 000 ч
• Потребляемая мощность: < 1200 W
