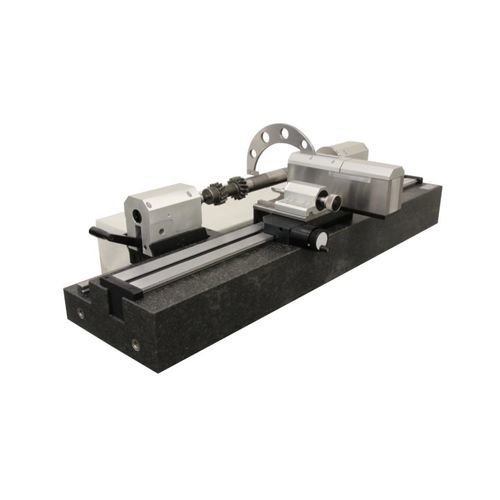

Измерительный стенд с ручным управлением T-SHAFT MAN

вала

Обзор
T-SHAFT MAN — ручной стенд для измерения валов, предназначенный для оперативного контроля в цеховых условиях. Оси диаметров (X) и длины (Z) позиционируются и приводятся в действие оператором; повторяемость обеспечивается специальной механической системой. Доступен в исполнениях GM500 и GM1000, возможна кастомизация по требованиям заказчика.

Тип изделия
Ручной измерительный стенд для валов

Техническая таблица
T-SHAFT MAN | | GM500 | GM1000
Диапазон измерений, длина Z | mm | 0-500 | 0-1000
Диапазон измерений, диаметр X | mm | 1-120 | 1-150
Макс. допустимая погрешность, длина Z | µm | 4 + L(mm)/100 | 4 + L(mm)/100
Макс. допустимая погрешность, диаметр X | µm | 3 + D(mm)/100 | 3 + D(mm)/100
Повторяемость, длина Z (2s) | µm | ≤4 | ≤4
Повторяемость, диаметр X | µm | ≤3 | ≤3
Разрешение, длина Z | mm | 0.001 | 0.001
Разрешение, диаметр X | mm | 0.001 | 0.001
Измерительная сила Z; X | N | ручной | ручной
Макс. масса вала | Kg | 25 | 45
Масса прибора | Kg | 200 | 390

Характеристики / технические спецификации

• Модели: GM500 (Z 0–500 mm) и GM1000 (Z 0–1000 mm)
• Диапазон измерений диаметра (X): GM500 = 1–120 mm; GM1000 = 1–150 mm
• Макс. допустимая погрешность (длина Z): 4 + L(mm)/100 µm (обе модели)
• Макс. допустимая погрешность (диаметр X): 3 + D(mm)/100 µm (обе модели)
• Повторяемость (длина Z, 2s): ≤4 µm; Повторяемость (диаметр X): ≤3 µm
• Разрешение по осям: 0.001 mm
• Измерительная сила по осям Z и X: ручная
• Макс. масса детали: GM500 = 25 Kg; GM1000 = 45 Kg
• Масса прибора: GM500 = 200 Kg; GM1000 = 390 Kg
• Разработан для быстрых измерений в цеху, возможна конфигурация по запросу клиента
