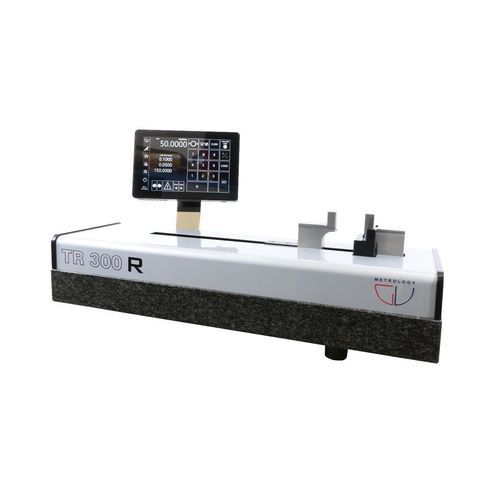

Многофункциональный калибровочный стенд TR series

смещениярасстоянияцифровой

Обзор продукта
TR — стенд для предустановки, предназначенный для цеховой и калибровочной среды. Около 80 % единиц устанавливаются рядом с обрабатывающим центром, 20 % используются в качестве калибровочных мастер‑образцов. TR упрощает предварительную установку 2‑точечных (ID/OD) и 3‑точечных отверстийных измерителей, заменяя множество мастер‑колец и щуп‑блоков. Патентованные адаптеры уменьшают погрешности позиционирования и увеличивают скорость предустановки. Введите размер на клавиатуре — подвижная каретка автоматически займёт заданную позицию и удержит её при измерении.

Применение

• Настройка внутренних и наружных измерительных инструментов (ID/OD)
• 2‑точечные внутренние измерители
• 2‑точечные наружные микрометры и индикаторы
• 3‑точечные микрометры
• глубинные штангенциркули и обычные штангенциркули
• универсальные приборы: Sunnen, Dorsey, Mueller, Mitutoyo, Insize, Bowers, Kroeplin

Опции и аксессуары

• Профессиональный мобильный опорный стол
• Сертификат ILAC / эквивалентный
• Пара наковален из закалённой стали
• Сканер штрих‑кодов для вызова значения
• Адаптивные опоры для позиционирования крупных приборов

Преимущества системы TR

• Сокращение времени на операции обнуления и предустановки
• Заменяет мастер‑кольца и щуп‑блоки — микрон в микрон
• Повышает точность предустановки за счёт цифрового ввода
• Проще обнуление: фиксированная точка и возможность работы с двумя свободными руками снижают погрешности оператора
• Патентованные адаптеры направляют приборы и позволяют работать по внутренним и внешним поверхностям керамических блоков
• Керамическая твёрдость обеспечивает долговечность
• При сертификации TR может выполнять роль первичного эталона для внутренней калибровки
• Сканер штрих‑кодов для быстрого вызова позиций

Электроника

• 10‑дюймовый сенсорный экран
• Алфавитно‑цифровая клавиатура и числовой ввод
• Подключение к ПК через Ethernet и USB
• Хранение данных и вызов позиций
• Адаптация позиции под материал/температуру

TR SERIE R (таблица)
Диапазон измерения ID (mm (in)): 300 (12), 600 (23), 1000 (40), 1500 (60), 2000 (80), 3000 (120), 4000 (160), 5000 (200). Диапазон OD (mm): 340, 640, 1040, 1540, 2040, 3040, 4040, 5040. Вес (kg): 75, 100, 180, 320, 400, 500, 750, 930. Интерфейс: ETHERNET/USB. Максимально допустимая погрешность (µm): 3 µm + L/300. Повторяемость (µm): 1. Разрешение (µm): 1. Рабочая температура (°C): 10–35.

TR SERIE S (таблица)
Доступные размеры (mm): 300, 600, 1000, 1500, 2000, 3000, 4000, 5000. Максимально допустимая погрешность (µm): 1,5 µm + L/500. Повторяемость (µm): 0,8. Разрешение (µm): 0,5. Рабочая температура (°C): 10–35.

TR SERIE P (таблица)
Доступные размеры (mm): 300, 600, 1000. Максимально допустимая погрешность (µm): 1 µm + L/500. Повторяемость (µm): 0,5. Разрешение (µm): 0,1. Рабочая температура (°C): 20 ± 1.

Технические характеристики

• Название / модель: TR
• Бренд: GV METROLOGY
• Функция: стенд для предустановки для 2‑точечных (ID/OD) и 3‑точечных приборов; заменяет мастер‑кольца и щуп‑блоки
• Позиционирование: цифровой ввод с автоматическим позиционированием каретки и удержанием позиции
• Адаптеры: патентованные адаптеры для направляющей инструмента, применимы на керамических блоках
• Интерфейс: Ethernet / USB
• Электроника: 10‑дюймовый сенсорный экран, подключение к ПК, сохранение данных, сканер штрих‑кодов для вызова позиций, адаптация позиции по материалу/температуре
• Серия R — диапазон ID: 300–5000 mm. Макс. погрешность: 3 µm + L/300. Повторяемость: 1 µm. Разрешение: 1 µm.
• Серия S — макс. погрешность: 1,5 µm + L/500. Повторяемость: 0,8 µm. Разрешение: 0,5 µm.
• Серия P — макс. погрешность: 1 µm + L/500. Повторяемость: 0,5 µm. Разрешение: 0,1 µm.
• Аксессуары: мобильный опорный стол, сертификат ILAC/эквивалент, закалённые стальные наковальни, сканер штрих‑кодов, адаптивные опоры.
