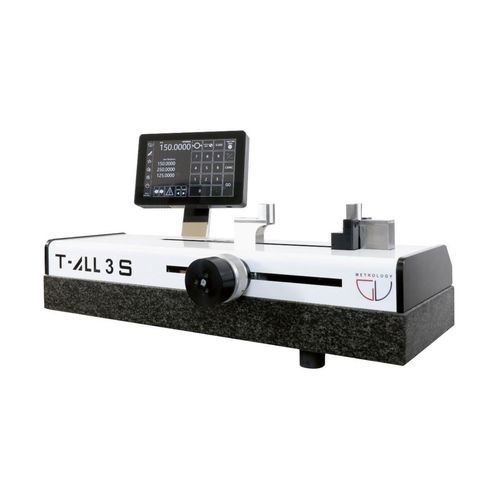

Калибровочный стенд расстояния T-ALL series

индикатора часового типадля весоввысокой точности

Product subtitle
T-ALL — стенд, пригодный для цеха, для настройки, предварительной установки и калибровки, интегрированный с запатентованной измерительной функцией для быстрых проверок в потоке производства.

Product overview
T-ALL является развитием серии TR: оснащён предварительно нагруженной ручкой, выполняющей измерения при ручной работе. Предназначен для измерения образцов производства, ручных приборов и эталонов в цеху или в метрологической лаборатории.

Suitable for setting internal and external measuring tools, such as:

• Двухточечные внутренние измерители (бегущие индикаторы / боргейджи)
• Наружные микрометры
• Штангенциркули (верньерные и цифровые)
• Глубинные штангенциркули
• Индикаторы и сравниватели
• Измерение образцовых плит и калибровочных втулок (гладкие и резьбовые)

Optional & Accessories

• Плавающая профессиональная плита для втулок
• Регулируемая плита для измерения калибровочных блоков
• Накладки из закалённой стали (плоские или сферические)
• Профессиональный мобильный стол
• Сертификат ILAC / эквивалент
• Пара накладок из закалённой стали
• Сканер штрих-кодов для вызова значений
• Адаптивные опоры для крупногабаритных приборов

Advantages

• Выполняет все функции TR и дополнительно обеспечивает быстрые и точные измерения прямо в производственной зоне
• Обеспечивает внутреннюю проверку и калибровку калибровочных блоков и втулок (гладких и резьбовых)
• Объективность измерений достигается за счёт накладок из закалённой стали и контролируемой преднагрузки

Electronics

• 10-дюймовый сенсорный экран
• Подключение к ПК по Ethernet/USB
• Хранение данных и вызов позиций (OD + ID)
• Поддержка сканера штрих-кодов для быстрого вызова значений
• Адаптация позиций по материалу/температуре

Technical specifications
T-ALL SERIE R
Диапазон измерений ID (мм): 260, 560, 960, 1500, 2000, 3000
Диапазон измерений OD (мм): 300, 600, 1000, 1540, 2040, 3040
Масса (кг): 75, 100, 180, 450, 650, 1500
Интерфейс: ETHERNET / USB
Максимально допустимая погрешность (µm): 3 µm + L/300
Повторяемость (µm): 1
Разрешение (µm): 1
Рабочая температура (°C): 10 – 35

T-ALL SERIE S
Максимально допустимая погрешность (µm): 1,5 µm + L/500
Повторяемость (µm): 0,8
Разрешение (µm): 0,5
Рабочая температура (°C): 10 – 35

T-ALL SERIE P
Максимально допустимая погрешность (µm): 1 µm + L/500
Повторяемость (µm): 0,5
Разрешение (µm): 0,1
Рабочая температура (°C): 20 ± 1

Characteristics / technical notes

• Функция: стенд для настройки, предварительной установки и калибровки с запатентованной измерительной функцией
• Предварительно нагруженная ручка для ручных измерений
• Работает с внутренними и внешними измерениями, 2- и 3-точечными контактами
• Память позиций и интерфейс с ПК/принтером
• Опции для цехового или лабораторного использования (мобильный стол, сертификаты, накладки, сканер)
