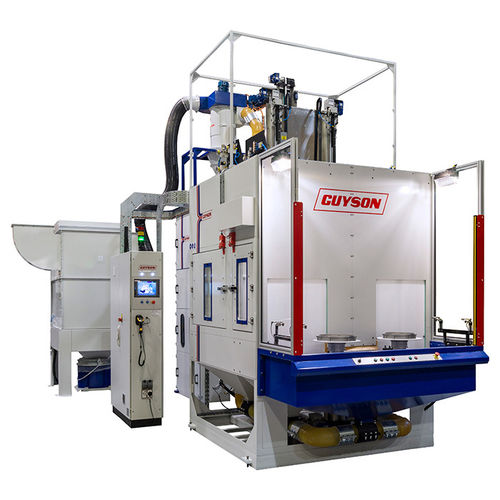

Дробеструйная камера Guyson RXS1400 - это самая большая "стандартная" установка с индексируемым поворотным столом, которую производит компания Guyson (хотя мы производим и более крупные автоматизированные системы обработки). Она оснащена шестью равномерно расположенными вращающимися рабочими шпинделями, которые перемещаются по технологическим зонам, точно и на определенное время представляя компоненты перед дробеструйными пушками и воздушной мойкой.
Дробеструйная обработка производится на двух из шести шпинделей, которые приводятся в движение зубчатым ремнем для обеспечения равномерного покрытия дробью во время вращения детали. В зависимости от объема, сложности обработки и последующих операций компоненты могут загружаться и выгружаться вручную, с помощью комплектовщика или робота.
Всасывающая или напорная система подачи среды, сепаратор среды и система пылеудаления составляют полную установку, и эти элементы определяются в соответствии с конкретным применением.
Типичная система Multiblast RXS1400 может включать:
6 абразивоструйных пистолетов модели 900 в комплекте с электрическими соленоидными переключателями, позволяющими выбирать отдельные абразивоструйные пистолеты в зависимости от условий применения.
Дробеструйные пистолеты, установленные на регулируемых монтажных блоках, чтобы можно было отрегулировать угол струи и расстояние между ними для оптимального охвата детали.
Дробеструйные пистолеты закреплены на вертикально перемещающемся приводе - для высоких деталей
Пневматические двери закрывают входные и выходные отверстия деталей, двери синхронизированы с циклом дробеструйной обработки для минимизации выброса пыли
Пылеулавливающее устройство обратной струйной импульсной очистки может быть оснащено вторичным фильтром HEPA14, обратной заслонкой, а также предохранительным клапаном Hoerbiger или устройством пожаротушения (в зависимости от применения)
Системы управления HMI/PLC с графическим интерфейсом
---
