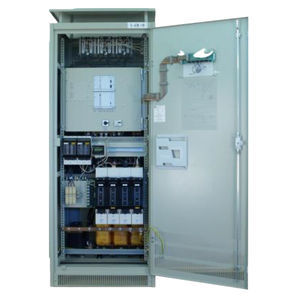

Преобразователь DC/DC выпрямитель GR-3880

с гальванической изоляциейпромышленныйс трансформатором

Обзор продукта
GR-3880 — двунаправленный DC выпрямитель, предназначенный для работы в 2 квадрантах. В режиме рекуперации избыточная энергия возвращается в сеть AC без коммутации. Система состоит из двух IGBT-выпрямителей, которые могут работать поодиночке, последовательно или параллельно, обеспечивая постоянные напряжения в диапазоне 600–750 V DC. Разделительный трансформатор обеспечивает гальваническую развязку между DC и AC сетями. Настройка и управление возможны через Modbus TCP/IP или VNC для упрощенной интеграции и адаптации.

Области применения
1. Построение внутренних DC-сетей предприятия / питание DC-потребителей

• В зависимости от режима работы доступны напряжения 600–750 V DC (одиночный режим) или 1200–1500 V DC (при полностью нагруженной средней точке).
• Примеры: 3-уровневые преобразователи, установки и машины с DC-приводом.

2. Питание эмуляторов электрических двигателей

• При напряжениях от 600 до 1500 V DC HV-питание обеспечивает необходимую энергию для высоковольтных применений.

Общие данные и особенности безопасности

• Конструкция выпрямителя: IGBT, PWM, гальванически изолирован
• Охлаждение: жидкостное охлаждение (WF)
• Способен выдерживать перегрузки (указанные режимы перегрузки)
• Устройство безопасности согласно EN ISO 13849-1 (уровень производительности c)
• Выключатель разъединения нагрузки AC
• Клеммы для подключения внешнего аварийного стопа
• Два аналоговых вольтметра на дверце шкафа
• DC-выходы потенциально разделены относительно AC-сети и друг от друга (гальваническая развязка)
• Контрольный индикатор работы
• На каждом выходном канале установлен прибор контроля изоляции

Интерфейсы

• Modbus TCP/IP
• VNC over Ethernet

Схема / компоновка
GR-3880 поставляется в виде двух гальванически разделенных выпрямителей, которые могут гибко соединяться в зависимости от требований. Комбинирование двух блоков обеспечивает дополнительные режимы работы, большую мощность и токи; возможна совместная система управления через интерфейс установки.

Технические данные (выдержка)
Установленная мощность: 300 kW
Перегрузочная способность: 320 kW в течение 30 секунд, каждые 5 минут
Выходной ток на канал (примеры): UDCmin: 250 A; UDCmax: 200 A
Вход: 3/PE AC 400 V / 380 V ±10 %; при номинальном напряжении 380 V номинальная мощность с учетом перегрузки снижается на 5 %
Разрешающая способность измерений: напряжение 16 bit; ток 16 bit
Точность управления: напряжение 0.4 % fs; ток 3 % fs

Дополнительные технические / экологические / механические данные

• Пульсации напряжения на омической нагрузке: < 0.5 % fs
• Допустимые условия окружающей среды (хранение/транспорт/эксплуатация) в соответствии с серией EN 60721 с указанными классами и диапазонами температур
• Габариты (Ш x Г x В): 1600 x 800 x 2200 мм
• Метод охлаждения: WF (жидкостное охлаждение)
• Безопасность машин: EN 60204-1 (с отмеченными исключениями, см. документацию продукта); устройство безопасности согласно EN ISO 13849-1

Характеристики / технические спецификации

• Тип: GR-3880
• Тип изделия: двунаправленный DC выпрямитель / источник питания для промышленных применений
• Диапазоны номинальных напряжений: 600–750 V DC (одиночный режим) и 1200–1500 V DC (при полностью нагрузочном среднем потенциале)
• Справочная номинальная/установочная мощность: 300 kW
• Перегрузочная способность пример: 320 kW в течение 30 s каждые 5 min
• Примеры выходных токов (на канал): указанные значения 250 A и 200 A
• Вход: 3/PE AC 400 V / 380 V ±10 %
• Разрешающая способность измерений: 16 bit (напряжение и ток)
• Точность управления: напряжение 0.4 % fs, ток 3 % fs
• Охлаждение: жидкостное охлаждение
• Интерфейсы: Modbus TCP/IP, VNC over Ethernet
• Гальваническая развязка между DC и AC через разделительный трансформатор
