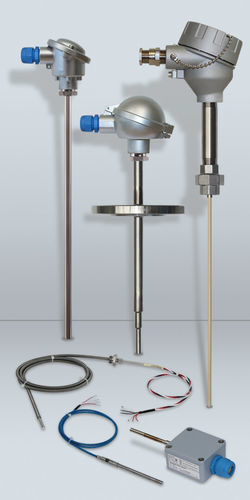

Датчик температуры RTD

с термопаройрезьбовойголая проволока

Обзор продукта

Назначение
Измерение температуры в потенциально взрывоопасных атмосферах (газовые и пылевые зоны).

Сертификация
Сертифицировано в соответствии с ATEX Директивой 2014/34/EU.

Температурные датчики
Взрывозащищённые температурные датчики доступны в виде резистивных датчиков температуры (RTD) или термопар, в минерализованных, трубчатых и кабельных исполнениях, а также в виде многоточечных вариантов в зависимости от задачи измерения.

Типы взрывозащиты (выбор)

• Ex i (серии R0/T0–R8/T8): Сертифицированы для подключения к искробезопасным цепям категории ia. Электрические пределы: Ui = 30 VDC, Ii = 101 mA, Pi = 750 mW.
• Ex d (серия R9/T9): Взрывонепроницаемый корпус для высокотемпературных применений. Электрические пределы: Umax = 5 V, Imax = 2 mA; возможны измерения до 1800 °C (в зависимости от серии).
• Ex e (серии RE4/TE4, RE5/TE5, RE6, RE7, RE8/TE8): Повышенная безопасность. Электрические пределы: Umax = 30 V, IN = 2 mA, Pmax = 102 mW. Для защиты от перегрузки требуется ограничитель тока (Imax = 1.7 × IN; IN по IEC 60127).
• Ex ec / Ex tc (серии RX/TX, RN/TN): Дополнительные типы защиты и специальные исполнения в ассортименте.

Области применения

• Сельское хозяйство
• Автомобильная промышленность
• Химическая промышленность
• Контрольные измерения
• Производство энергии
• Пищевая промышленность
• Обращение с водородом
• Лаборатории и фармацевтика
• Жидкости
• Машины и оборудование
• Трубопроводы
• Пластмассовая промышленность
• Судостроение
• Ёмкости и резервуары
• Технологические процессы
• Переработка отходов и утилизация

Ex-зоны (определения)
Zone 0: Область, в которой взрывоопасная атмосфера из горючих газов или паров присутствует постоянно или в течение длительного времени.
Zone 1: Область, в которой взрывоопасная атмосфера вероятна при нормальной эксплуатации.
Zone 2: Область, в которой взрывоопасная атмосфера маловероятна при нормальной эксплуатации и, если возникает, то редко и недолго.
Zone 20: Область с постоянным или частым присутствием взрывоопасного облака горючей пыли в воздухе.
Zone 21: Область, где вероятно образование взрывоопасного облачного слоя пыли при нормальной эксплуатации.
Zone 22: Область, где образование взрывоопасной пылевой облачности при нормальной эксплуатации маловероятно и, при возникновении, редкое и кратковременное.

Серии ATEX

• R0/T0 (Ex i): Искробезопасные измерительные вставки Ø 3 мм, 4,5 мм, 6 мм; исполнение с клеммной колодкой или свободными проводами. Применение в Ex-зонах с использованием подходящей защитной гильзы или корпуса подключений (мин. IP54).
• R1/T1–R3/T3 (Ex i): Защитные трубы с толщиной стенки ≥ 1 мм для надёжного разделения зон (Zone 0/20); защищают минерализованные вставки от химических, физических и механических воздействий; доступны зауженные наконечники для улучшения теплового отклика; монтаж через стандартные технологические штуцера или сварные гильзы.
• R4/T4 (Ex i) и RE4/TE4 (Ex e): Для Zone 1 (газ) и Zone 21 (пыль); закрытые защитные трубы для короткого времени отклика; варианты без соединения, с регулируемыми или стационарно приваренными соединениями. Технологические соединения не обеспечивают разделение зоны.
• R5/T5 (Ex i) и RE5/TE5 (Ex e): Измерительные вставки без дополнительной защитной трубы; Ø 3 / 4,5 / 6 мм; фиксированные резьбовые штуцера или сдвижные зажимные/клин-ринговые соединения; разрешения Ex: Ex i Zone 1 и Ex e Zone 1/21.
• R6/T6 и RE6 (Ex e): Компактные кабельные датчики в трубчатом или минерализованном варианте; гибкие и адаптируемые для труднодоступных мест; Ex i Zone 1, Ex e Zone 1/21.
• R7/T7 и R8/T8: Кабельные датчики с расширенными разрешениями (включая Zone 0 / 20); прямые, угловые или минерализованные исполнения; разделение зон через сертифицированные IP67 кабельные вводы.
• R9/T9 (Ex d): Высокотемпературные датчики с взрывонепроницаемой оболочкой; измерения до 1800 °C возможны (в зависимости от серии); защитная арматура из керамики или металла.
• RN/TN (Ex ec), RT/TT (Ex tc), RX/TX (Ex i): Специальные исполнения для Ex ec (Zone 2), Ex tc (Zone 22) и индивидуальные пассивные приборы (Ex i, Zone 1); возможны исполнения tube-skin и multipoint.

Покрытия с электропроводным слоем для ATEX датчиков
Для измерений в агрессивных химических средах и при повышенных требованиях к взрывозащите предлагаются защитные арматуры с покрытиями. Тестируемые покрытия обладают электропроводящими / рассеивающими свойствами, что значительно увеличивает ресурс датчика.

• PFA ultra+ (светло-серый): Толщина слоя ≈ 500–700 µm; соответствует FDA и требованиям ЕС для контакта с пищевыми продуктами до ≈ 180 °C; пригодно для вакуума; температуростойкость ≈ 210 °C (антипригарное) и ≈ 150 °C для химической защиты (в зависимости от химикатов). Применимо для зон 0/1/2 и 20/21/22.
• E-CTFE (чёрный): Толщина слоя ≈ 500–700 µm; не соответствует FDA; пригодно для вакуума; температуростойкость ≈ 120 °C (в зависимости от химикатов); применимо для зон 0/1/2 и 20/21/22 с ограничениями при сильно заряжающих процессах.
• adcoat 33/2100 D: Толщины ≈ 180–300 µm или 720–1200 µm; температуростойкость до 260 °C; пригодно для вакуума; не соответствует FDA.

Технические характеристики / параметры

• Сертификация: ATEX 2014/34/EU.
• Назначение: Измерение температуры в потенциально взрывоопасных атмосферах (газы и пыль).
• Типы датчиков: RTD и термопары; минерализованные или трубчатые исполнения; кабельные и многоточечные варианты.
• Типичные диаметры вставок: Ø 3 мм, 4,5 мм, 6 мм.
• Электрические пределы Ex i: Ui = 30 VDC, Ii = 101 mA, Pi = 750 mW.
• Электрические пределы Ex d: Umax = 5 V, Imax = 2 mA; допуски на высокие температуры до 1800 °C для отдельных серий.
• Электрические пределы Ex e: Umax = 30 V, IN = 2 mA, Pmax = 102 mW; требуется ограничитель тока (Imax = 1.7 × IN).
• Требования по степени защиты: напр. минимум IP54 для некоторых установок; IP67 вводы используются для разделения зон в отдельных сериях.
• Толщина стенки защитной трубы для разделения зон: ≥ 1 mm для серий R1–R3.
• Варианты покрытий: PFA ultra+, E-CTFE, adcoat 33/2100 D с указанными толщинами и температурной стойкостью.

Примечание по монтажу и разделению зон
Использование в Ex-зонах требует соответствующих защитных арматур или соединительных корпусов. Некоторые технологические соединения не выполняют функцию разделения зон; корректная реализация разделения зон (например при использовании сварных гильз) лежит на пользователе или монтажнике.
