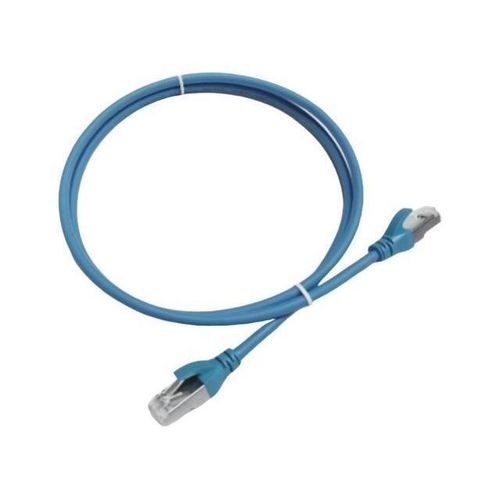

Пусковой кабель TTX A

Описание продукта
Экранированные патч-кабели RJ45 для передачи голосовых, цифровых, аудио/видео и изображений в Ethernet-сетях. Доступны для Cat.6A, Cat.6 и Cat.5e; соответствуют общепринятым требованиям к каналу/разъему. Экранированные RJ45-разъемы снижают ЭМИ и обеспечивают стабильные соединения в средах, требующих защищённой прокладки кабеля.

Решения для подключения, ориентированные на сетевых специалистов
Разработаны для инженеров ИТ-инфраструктуры, системных интеграторов и телеком-техников. Эти экранированные джамперы поддерживают высокоскоростную передачу данных в ЦОДах, телекоммутационных помещениях и лабораториях, где необходима минимизация ЭМИ и надёжные plug-and-play соединения.

Технические характеристики для обеспечения целостности сигнала
Характеристическое сопротивление 100Ω с поддержкой полосы пропускания до 500 МГц (Cat.6A), 250 МГц (Cat.6) и 100 МГц (Cat.5e). Многожильные медные проводники обеспечивают гибкость и механическую прочность. Опционные оболочки FRNC/LSOH обеспечивают огнестойкость и низкое дымообразование для внутренней прокладки.

Особенности продукта

• Совместимость по категории: Cat.6A / Cat.6 / Cat.5e; полосы пропускания: 500MHz / 250MHz / 100MHz.
• Характеристическое сопротивление 100Ω для согласованной работы канала.
• Экранированные RJ45-разъемы с откидным механизмом на обоих концах для снижения ЭМИ и удобства прокладки.
• Многожильный медный проводник обеспечивает гибкость и стойкость к повторной эксплуатации.
• Опциональная выдвижная гильза для упрощения обслуживания.
• Варианты оболочки: FR/PVC или FRNC/LSOH (огнестойкая / низкое дымообразование, без галогенов).

Рабочие характеристики

• Физическая полоса пропускания: 500MHz / 250MHz / 100MHz
• Характеристическое сопротивление: 100Ω
• Долговечность: ≥800 циклов подключения/отключения
• Температурный диапазон: Хранение -40°C до +70°C; Эксплуатация -10°C до +60°C

Информация для заказа
Product Model | Product Description | Color | Unit
TTX51A-RRF4PVL-GY01M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 1m | Gray | 1PC
TTX51A-RRF4PVL-GY02M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 2m | Gray | 1PC
TTX51A-RRF4PVL-GY03M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 3m | Gray | 1PC
TTX60A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 1m | Blue | 1PC
TTX60A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 2m | Blue | 1PC
TTX60A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 3m | Blue | 1PC
TTX65A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 1m | Blue | 1PC
TTX65A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 2m | Blue | 1PC
TTX65A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 3m | Blue | 1PC
Примечание: FR/PVC = Flame Retardant / Polyvinyl Chloride. FRNC/LSOH = Flame Retardant Non-Corrosive / Low Smoke Zero Halogen (IEC 60332-1). Для других длин или вариантов исполнения свяжитесь с отделом продаж или технической поддержкой.

Сценарии применения

• Межсоединения в ЦОДах: ссылки между серверами, коммутаторами и патч-панелями, где критичен контроль ЭМИ и соответствие стандартам.
• Лабораторные испытания и валидация оборудования, требующие воспроизводимых низкошумных соединений.
• Телекоммуникационные помещения и контролируемые сетевые среды, где необходимы экранированные соединения для надежной работы.

FAQ

• Какие материалы используются? Многожильные медные проводники и экранированные RJ45-разъемы; варианты оболочки: FR/PVC и FRNC/LSOH.
• Можно ли кастомизировать кабели? Да — доступны разные длины, выдвижной манжет и типы оболочки. Обратитесь в отдел продаж для индивидуальных сборок.
• Рекомендуемые условия установки? Контролируемые внутренние помещения с требованиями к ЭМИ (ЦОДы, лаборатории, промышленный Ethernet). Соблюдайте ANSI/TIA и местные нормы при установке.

Технические характеристики

• Полоса пропускания: 500MHz / 250MHz / 100MHz (в зависимости от категории)
• Импеданс: 100 Ω
• Долговечность: ≥800 циклов подключения/отключения
• Температурный диапазон: Хранение -40°C до +70°C; Эксплуатация -10°C до +60°C
• Разъем: Экранированный RJ45 (откидной) с обеих сторон
• Проводник: Многожильная медь
• Варианты оболочки: FR/PVC или FRNC/LSOH
