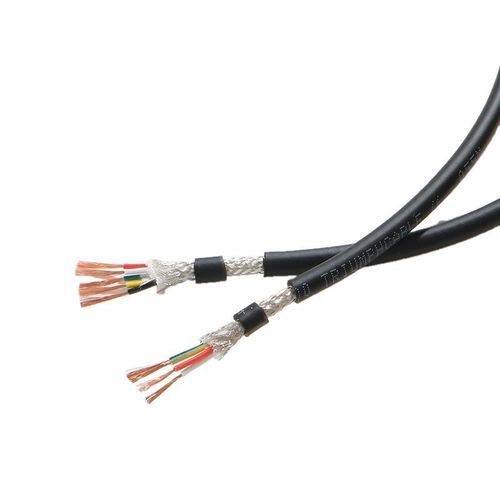

Управляющий кабельная сборка TRVVP

для сигналовмультипроводникмногопроволочный

Область применения
Кабели сигнальные для подключения систем управления роботами (включая роботы дуговой сварки, точечной сварки, сборочные роботы, окрасочные роботы, роботы для перемещения материалов, подводные роботы, гравировальные роботы, паллетировочные роботы и др.). Подходят для областей с интенсивными повторяющимися изгибами, для использования в кабельных цепях/тянущих цепях и в средах с электромагнитными помехами от двигателей и оборудования.

Особенности продукта

• Гибкая, устойчивая к истиранию и порезам внешняя поверхность
• Огнестойкость в соответствии с IEC 60332‑1‑2; маслоборустойчивость в соответствии с EN 60811‑404
• Максимальная скорость перемещения: ≤ 3 m/s
• Радиус изгиба: путь < 10 м → 4×D; путь ≥ 10 м → 7.5×D (D = внешний диаметр кабеля)
• Разработан для эксплуатации в кабельной цепи: срок службы > 20 млн циклов

Конструкция

• Проводник: ультратонкий многожильный голый медный провод (с тянущим сердечником), соответствует IEC 60228
• Изоляция: TPE категория 6
• Наружная оболочка: PUR, серый (RAL 7001)
• Метод скрутки: < 8 жил — пучковая скрутка; ≥ 8 жил — групповая скрутка вокруг усиливающего сердечника

Технические характеристики
Маркировка проводников: черные проводники с белой цифровой маркировкой согласно DIN VDE 0293
Сопротивление проводника: соответствует IEC 60228 класс 6
Защитный проводник: G = с желто‑зеленым защитным проводником; X = без желто‑зеленого защитного проводника

Таблица параметров
Сечение (mm²) | Внешний диаметр кабеля (mm) | Внешний диаметр проводника (mm) | Сопротивление проводника при 20°C (Макс, Ω/km) | Толщина изоляции (mm) | Толщина оболочки (mm) | Номинальное напряжение (V)
3*0.2 | 5.4±0.2 | 1.3 | 92.3 | 0.4 | 1.0 | 300/300V
3*0.3 | 5.6±0.2 | 1.5 | 69.2 | 0.5 | 1.0 | 300/300V
3*0.5 | 6.5±0.2 | 1.8 | 39 | 0.5 | 1.0 | 300/300V
3*0.75 | 7.5±0.2 | 2.1 | 26 | 0.6 | 1.1 | 300/300V
3*1.0 | 8.1±0.2 | 2.4 | 19.5 | 0.6 | 1.1 | 300/300V
3*1.5 | 9.1±0.2 | 2.8 | 13.3 | 0.7 | 1.2 | 300/300V
3*2.5 | 10.9±0.2 | 3.4 | 7.98 | 0.8 | 1.3 | 300/300V

Характеристики / технические спецификации

• Материал проводника: ультратонкий многожильный голый медный провод (IEC 60228)
• Материал изоляции: TPE категория 6
• Материал оболочки: PUR (серый RAL 7001)
• Номинальное напряжение: 300/300 V
• Рекомендации по радиусу изгиба: 4×D для пути <10 м; 7.5×D для пути ≥10 м
• Максимальная скорость перемещения: ≤ 3 m/s
• Огнестойкость: IEC 60332‑1‑2; Маслоборустойчивость: EN 60811‑404
• Спроектирован для применения в кабельных цепях/тянущих цепях с высоким числом циклов изгиба (срок службы >20 млн циклов)
