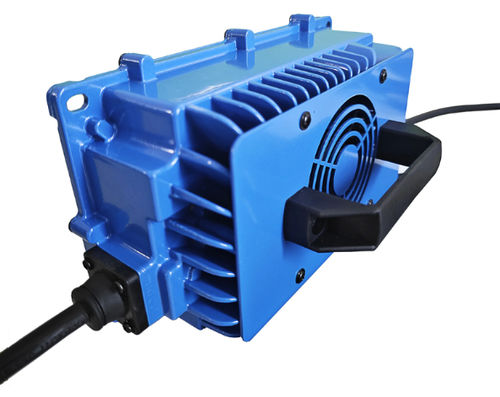

Морское устройство зарядки батарей VT-QA1250A

для электрических транспортных средствдля вилочного погрузчикадля AGV

Обзор
Серия зарядных устройств QA с герметичной конструкцией поддерживает затопляемые свинцово-кислотные, герметичные свинцово-кислотные, LiFePO4 и Ni-MH/Ni-Cd аккумуляторы. Предназначены для циклической или плавающей зарядки аккумуляторных блоков в электрических тележках, экскурсионных автомобилях, патрульных автомобилях, погрузчиках, моющих машинах для полов, AGV и морских применениях.

Краткие характеристики

• Входное напряжение: 100–240VAC
• Поддерживаемые напряжения аккумуляторов: DC24V / 36V / 48V / 60V / 72V
• Варианты тока зарядки: 12A, 15A, 25A, 30A (зависит от модели); расширенный диапазон в серии QA — до 50A
• Диапазоны емкостей: ~40AH до ~400AH в зависимости от модели
• Примерные габариты (VT-QA1250A): 231.9×136.5×76mm
• Примерный вес (VT-QA1250A): 2.8kg
• Материал корпуса: алюминий
• Степень защиты: IP65 / IP67 / IP68 (многие модели IP67)
• Гарантия: 2 года

Функции защиты

• Защита от перегрева/выгорания: зарядное снижает мощность или останавливает заряд при превышении допустимой внутренней или окружающей температуры; выше 65°C заряд прекращается и восстанавливается после охлаждения
• Защита от обратного подключения: внутренняя схема отключает выход при обратной полярности
• Защита от работы без нагрузки: отсутствует выход при отсутствии подключенной батареи
• Защита от короткого замыкания: зарядное отключается при КЗ; перезапуск только после устранения неисправности и перезапуска питания
• Автоотключение при определении полной зарядки по алгоритму зарядного устройства

Технические параметры (фрагмент)
Модель: VT-QA1250A
Корпус: Алюминий
Вход AC: 185–270VAC, 45–65Hz
Макс. КПД: ≥93.0%
Водонепроницаемость: IP67 (варианты: IP65/IP67/IP68)
Макс. входной ток: 7.5A @ 220VAC
Шум: ≤45dB
Рабочая температура: -30°C ~ 65°C
Габариты (пример): 231.9×136.5×76mm
Вес (пример): 2.8kg
Доступный цвет: красный (другие цвета по запросу)
Температура хранения: -40°C ~ 95°C
Сертификации: CE, FCC, ETL
Защиты: перегрев, обратное подключение, без нагрузки, короткое замыкание, автоотключение при полной зарядке

Список моделей (примеры)
450W QA Series (Водонепроницаемый)
QA450A-12V15A — 12V, 15A — Применимый диапазон: 90–120AH — Выходное напряжение: 14.7V
QA450A-24V12A — 24V, 12A — Применимый диапазон: 90–120AH — Выходное напряжение: 29.4V
QA450A-24V15A — 24V, 15A — Применимый диапазон: 90–120AH — Выходное напряжение: 29.4V
QA450A-36V10A — 36V, 10A — Применимый диапазон: 60–80AH — Выходное напряжение: 44.1V
QA450A-48V06A — 48V, 6A — Применимый диапазон: 48–64AH — Выходное напряжение: 58.8V

600W QA Series (Водонепроницаемый)
QA600A-12V30A — 12V, 20–30A — Применимый диапазон: 180–240AH — Выходное напряжение: 14.7V
QA600A-24V15A — 24V, 15–20A — Применимый диапазон: 120–160AH — Выходное напряжение: 29.4V
QA600A-36V15A — 36V, 12A — Применимый диапазон: 90–120AH — Выходное напряжение: 44.1V
QA600A-48V10A — 48V, 10A — Применимый диапазон: 60–80AH — Выходное напряжение: 58.8V
QA600A-60V08A — 60V, 8A — Применимый диапазон: 40–60AH — Выходное напряжение: 73.5V

750W QA Series (Водонепроницаемый)
QA750A-24V25A — 24V, 25A — Применимый диапазон: 150–200AH — Выходное напряжение: 29.4V
QA750A-36V18A — 36V, 18A — Применимый диапазон: 120–160AH — Выходное напряжение: 44.1V
QA750A-48V15A — 48V, 15A — Применимый диапазон: 80–120AH — Выходное напряжение: 58.8V

1250A QA Series (Водонепроницаемый)
QA1250A-24V30A — 24V, 30A — Применимый диапазон: 180–240AH — Габариты: 231.9×136.5×76mm — Вес: 2.8kg — Выходное напряжение: 29.4V
QA1250A-36V25A — 36V, 25A — Применимый диапазон: 150–200AH — Выходное напряжение: 44.1V
QA1250A-48V25A — 48V, 25A — Применимый диапазон: 120–150AH — Выходное напряжение: 58.8V
QA1250A-60V15A — 60V, 15A — Применимый диапазон: 80–120AH — Выходное напряжение: 73.5V
QA1250A-72V12A — 72V, 12A — Применимый диапазон: 60–80AH — Выходное напряжение: 84.0V

2000W QA Series (Водонепроницаемый)
QA2000A-24V40A — 24V, 40A — Применимый диапазон: 240–350AH — Выходное напряжение: 29.4V — Опция: CAN-коммуникация, 12V/3A выход
QA2000A-24V50A — 24V, 50A — Применимый диапазон: 300–400AH — Выходное напряжение: 29.4V
QA2000A-36V40A — 36V, 40A — Применимый диапазон: 180–260AH — Выходное напряжение: 44.1V
QA2000A-48V30A — 48V, 35A — Применимый диапазон: 180–260AH — Выходное напряжение: 58.8V
QA2000A-60V25A — 60V, 30A — Применимый диапазон: 150–240AH — Выходное напряжение: 73.5V
QA2000A-72V25A — 72V, 25A — Применимый диапазон: 150–200AH — Выходное напряжение: 88.2V

3000W QA Series (Водонепроницаемый)
QA3000A-48V50A — 48V, 50A — Применимый диапазон: 300–400AH — Габариты: 315×199×126mm — Вес: 7kg — Выходное напряжение: 58.8V — Опция: CAN-коммуникация, 12V/3A выход
QA3000A-60V35A — 60V, 40A — Применимый диапазон: 180–260AH — Выходное напряжение: 73.5V
QA3000A-72V30A — 72V, 35A — Применимый диапазон: 150–240AH — Выходное напряжение: 88.2V

Ключевые характеристики / технические спецификации

• Широкий входной диапазон AC: 100–240VAC (рабочий 185–270VAC; 45–65Hz)
• Высокая эффективность: ≥93.0%
• Водонепроницаемые варианты: IP65/IP67/IP68
• Низкий уровень шума: ≤45dB
• Широкий рабочий температурный диапазон: -30°C до 65°C; хранение: -40°C до 95°C
• Множественные функции защиты и 2-летняя гарантия
