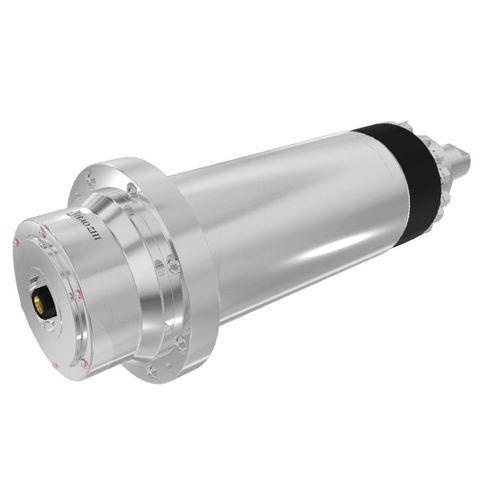

Стержень для фрезерования DGZYX-15020

моторизованныйHSK A-63

Описание
DGZYX-15020 делает упор на режущий момент, а не на максимально возможную частоту вращения шпинделя. Непрерывная мощность S1 22 кВт, номинальный крутящий момент 42 Нм и интерфейсы инструментов HSK-A63 или BB140 обеспечивают применение фрез большего диаметра, более глубокие проходы и подачу охлаждающей жидкости через шпиндель.

Краткая таблица
Диаметр: Φ150 mm
Максимальная скорость: 20 000 об/мин (смазка)
Крутящий момент (S1): 42 Нм
Крутящий момент (S6-40%): 63 Нм
Мощность (S1): 22 кВт
Мощность (S6-40%): 33 кВт

Технические данные
Модель шпинделя: DGZYX-15020/22
Диаметр: Φ150 mm
Длина: 590,5 mm
Интерфейс инструмента: HSK-A63 / BB140
Макс. скорость: 20 000 об/мин (смазка)
Технология мотора: синхронный двигатель
Мощность S1-100%: 22 кВт
Мощность S6-40% (2 мин): 33 кВт
Крутящий момент S1-100%: 42 Нм
Крутящий момент S6-40% (2 мин): 63 Нм
Охлаждение шпинделя: вода
Охлаждающая жидкость через вал: вода / масляный туман
Энкодер: Sin/cos, 1 Vpp
Термистор в катушке: KTY84-130
Термистор для подшипников: не поддерживается
Датчик вибрации: не поддерживается
Система компенсации теплового роста шпинделя: не поддерживается
Точение: не поддерживается
Вес: 55 kg

Размеры
Технический чертеж доступен для габаритных размеров и деталей крепления (длина указана выше).

Характеристики / технические спецификации

• Модель: DGZYX-15020/22
• Диаметр: Φ150 mm
• Длина: 590,5 mm
• Интерфейс инструмента: HSK-A63 / BB140
• Макс. скорость: 20 000 об/мин
• Непрерывная мощность (S1): 22 кВт
• Кратковременная мощность (S6-40% / 2 мин): 33 кВт
• Крутящий момент S1: 42 Нм
• Крутящий момент S6-40%: 63 Нм
• Тип двигателя: синхронный
• Охлаждение шпинделя: вода
• Охлаждающая жидкость через вал: вода / масляный туман
• Энкодер: Sin/cos, 1 Vpp
• Термистор в катушке: KTY84-130
• Вес: 55 kg
