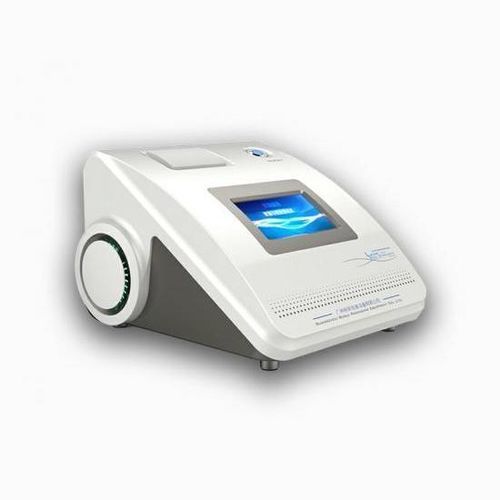

Тестер герметичности с падением абсолютного давления AUTO GBM-D1

давлениявысокое давлениетока утечки

Описание прибора
Интеллектуальный испытатель герметичности GBM-D1 нагнетает давление в образец для оценки прочности шва и целостности упаковки. Поддерживает методы разрыва, утечки (снижение давления), ползучести и пузырьковый метод; применяется для гибкой, жесткой, пористой и ламинированной алюминиевой упаковки в пищевой, фармацевтической и промышленной сферах. Устройство предлагает несколько режимов испытаний, комплектующие аксессуары и соответствует соответствующим стандартам ASTM, ISO и GB/YY.

Стандарты

• ASTM F1140 Blasting and Creep of Flexible Barrier Packaging (Unrestrained)
• ASTM F2054 Rupture Test (with Limiting Plate)
• ASTM F2095 Pressure Decay Leak Test (unrestrained or with restrained plate)
• ASTM F2096 Bubble Leak Test (with water tank)
• ISO 11607 Packaging for Terminally Sterilized Medical Devices
• YY/T 0681.3 Test methods for packaging of sterile medical devices - Part 3: Resistance to internal pressure damage of unconstrained packaging
• YY/T 0681.5 Test methods for packaging of sterile medical devices - Part 5: Detection of gross leakage by internal pressure method (bubble method)
• YY/T 0681.9 Test methods for packaging of sterile medical devices - Part 9: Seal burst test of flexible packaging by internal air pressure method of restraint plate
• GB/T 17876 Packaging Containers Plastic Anti-theft Bottle Caps

Принцип испытания
Прибор создает контролируемое давление воздуха в образце — до разрыва или до заданного уровня давления — для оценки герметичности. Испытания позволяют определить давление разрушения, спад давления, время до отказа под постоянным давлением и видимые утечки (пузыри). Результаты представляются с указанием давления испытания, времени выдержки, местоположения упаковки и места утечки.

Методика испытаний

• Испытание на разрыв: Давление последовательно повышается до разрушения упаковки. (Соответствует ASTM F1140, ASTM F2054, YY/T 0681.3, YY/T 0681.9)
• Испытание на утечку: Надуть до заданного давления и удерживать в течение установленного времени, затем провести измерение падения давления/утечки. Испытания возможны без ограничений или с ограничительной пластиной. (Соответствует ASTM F2095, ISO 11607-1)
• Испытание ползучести: Поддерживать постоянное давление, близкое к пределу разрыва, в течение времени для оценки поведения шва под длительной нагрузкой; опционально — ползучесть до разрушения. (ASTM F1140, YY/T 0681.3)
• Пузырьковый тест: Погрузить упаковку в воду, создать заданное давление и наблюдать за выделением пузырей в течение выдержки. (ASTM F2096, YY/T 0681.5)

Технические параметры

• Модель / Номер изделия: AUTO GBM-D1
• Диапазон испытаний: 0,1 кПа – 1 МПа (возможность высоконапорных испытаний до 1,6 МПа для отдельных задач)
• Разрешение: 0,1 кПа
• Точность: 0,1 кПа
• Время испытания: 1 ~ 1000 с
• Поддерживаемые методы: Разрыв, Утечка (падение давления), Ползучесть, Пузырьковый метод
• Применимые упаковки: Гибкие, Полупластиковые, Полностью пластиковые, композитные пленки, блистеры, шланги, крышки
• Требуемое давление подачи воздуха: 0,5 ~ 0,9 МПа
• Габариты (Ш×Г×В): 400 × 415 × 272 мм
• Питание: AC 220V, 50Hz; Мощность: 150W
• Вес: 10 kg

Применение
Подходит для испытаний на разрыв, утечку и ползучесть различных упаковочных материалов и форматов в пищевой, фармацевтической, косметической и промышленной отраслях. Типичные образцы: пластиковые композитные пакеты, алюминиево-пластиковые ламинации, блистерная упаковка, тубы (зубная паста, косметика, мази), трехшовные пакеты и противокражные крышки.

Другие применения: проверка герметичности клапанов аэрозолей, высоконапорные испытания (до 1,6 МПа в специальных конфигурациях) и верификация закрывающих элементов и банок с легким открытием.
