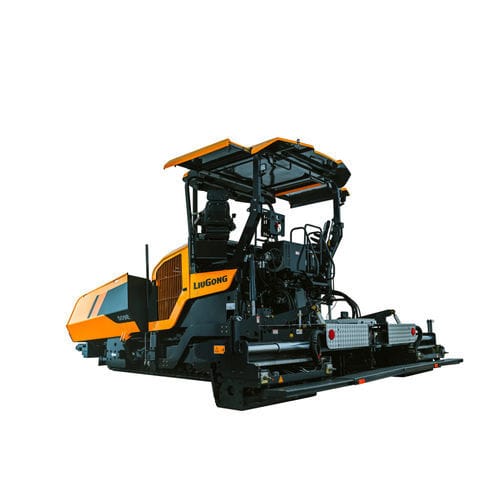

Асфальтоукладчик асфальта 509E

гусеничныйдля транспортных средствдля строительной техники

Описание продукта

• Интеллектуальная CAN-система управления для задания и контроля параметров укладки с обратной связью оператору для стабильного результата.
• Автоматическое выравнивание с помощью двух гидравлических конвейеров обеспечивает равномерное распределение материала по пласти.
• Большой бункер объёмом 16 т расположен так, чтобы минимизировать ударную нагрузку и обеспечить плавную подачу материала.
• Высокоэффективная трансмиссия с режимом ECO снижает расход топлива и эксплуатационные затраты (до ~12% в зависимости от условий).

Ключевые характеристики (резюме)
Рабочая масса: 27,300 kg
Номинальная мощность: 169 kW (227 hp / 230 ps) @ 2,000 rpm
Диапазон ширины укладки: 2,5–9,5 м (механич.) / 3–9 м (гидравл.)
Теоретическая производительность: 1000 t/h
Вместимость бункера: 16 t
Максимальная толщина укладки: 500 mm
Ровность: ≤2 mm (на 3 м)
Ёмкость топливного бака: 350 L
Длина: 7,350–7,560 mm (в зависимости от конфигурации)
Ширина: 3,540 mm
Высота: 3,960 mm
Скорость движения: 0–4 km/h
Скорость укладки: 0–18 m/min
Проходимость (градиент): 20%

Гидравлика — Техническая таблица
Диапазон ширины укладки: 3–9 м
Теоретическая производительность: 1000 t/h
Модель двигателя: Cummins B7
Скорость укладки: 0–18 m/min
Вместимость бункера: 16 t
Ровность: ≤2 mm (на 3 м)
Частота тампера: 0–30 Hz
Колебание тампера (заднее): 5 mm
Регулировка короны: -1~4%
Компактность укладки (асфальт/стабилизированная почва): ≥80%
Длина: 7,560 mm
Высота: 3,960 mm
Максимальная толщина укладки: 500 mm
Рабочая масса: 27.3 t
Номинальная мощность: 169 kW (227 hp / 230 ps) @ 2,000 rpm
Скорость движения: 0–4 km/h
Проходимость (градиент): 20%
Тип тампера: Одинарный тампер
Частота вибрации: 0–45 Hz
Компактность укладки (асфальт): ≥90%
Ёмкость топливного бака: 350 L
Ширина: 3,540 mm

Механика — Техническая таблица
Диапазон ширины укладки: 2,5–9,5 м
Теоретическая производительность: 1000 t/h
Модель двигателя: Cummins B7
Скорость укладки: 0–18 m/min
Вместимость бункера: 16 t
Ровность: ≤2 mm (на 3 м)
Частота тампера: 0–30 Hz
Колебание тампера (заднее): 3/5/6/7/8/9 mm
Регулировка короны: -1~4%
Компактность укладки (асфальт/стабилизированная почва): ≥80%
Длина: 7,350 mm
Высота: 3,960 mm
Максимальная толщина укладки: 500 mm
Рабочая масса: 22.3 t
Номинальная мощность: 169 kW (227 hp / 230 ps) @ 2,000 rpm
Скорость движения: 0–4 km/h
Проходимость (градиент): 20%
Тип тампера: Двойной тампер
Колебание тампера (переднее): 0/3/6/8.5/12 mm
Частота вибрации: 1–45 Hz
Компактность укладки (асфальт): ≥90%
Ёмкость топливного бака: 350 L
Ширина: 3,540 mm

Технические характеристики

• Модель: 509E
• Марка: LiuGong
• Рабочая масса: 27,300 kg
• Номинальная мощность: 169 kW (227 hp / 230 ps) @ 2,000 rpm
• Диапазон ширины укладки: 2,5–9,5 м (механич.) / 3–9 м (гидравл.)
• Теоретическая производительность: 1000 t/h
• Вместимость бункера: 16 t
• Максимальная толщина укладки: 500 mm
• Ровность: ≤2 mm (на 3 м)
• Ёмкость топливного бака: 350 L
• Длина: 7,350–7,560 mm (в зависимости от конфигурации)
• Ширина: 3,540 mm
• Высота: 3,960 mm
• Скорость движения: 0–4 km/h
• Скорость укладки: 0–18 m/min
• Проходимость (градиент): 20%
• Тип тампера: Одинарный (гидравл.) или Двойной (мех.)
• Частоты вибрации / тампера: см. технические таблицы (0–45 Hz / 1–45 Hz; тампер 0–30 Hz)
