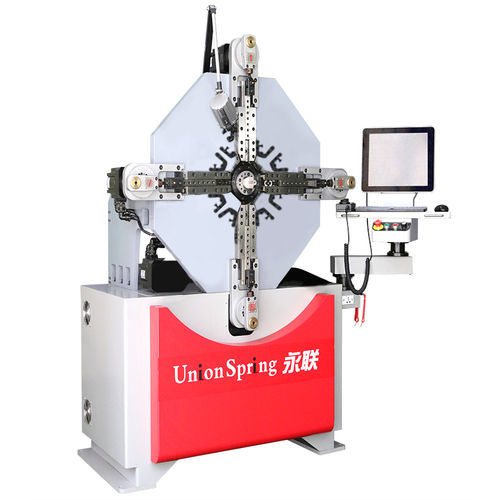

Намоточный станок для проводов US-680

модульавтоматическийсверхточный

1. В машине 6 осей: вал подачи проволоки, вал намотки, вал укладки проволоки и вал рычага (4 оси). Формовочная часть завершается валом рычага. Каждая ось независима и взаимосвязана. 2. Независимое устройство подачи проволоки, которое может осуществлять подачу одной и нескольких проволок, а также проволок любой длины 3. Вращающееся устройство расположено за платой, сервопривод управляется отдельно, что позволяет осуществлять вращение на 360 градусов вперед и назад 4. Вал намотки непосредственно установлен на вал рычага, и есть 2 комплекта сервопривода синхронного управления. Он может реализовать прямую и обратную намотку, плотную намотку и намотку с переменным шагом, может реализовать однослойную, многослойную и простую намотку. 5. Принять импортный сервопривод, импортный планетарный редуктор привода, высокая точность работы 6. Высокоинтеллектуальный модуль системы управления может автоматически генерировать коды неисправностей. Технический параметр Диаметр провода Эмалированная круглая проволока ：Φ1.0-5.0 мм Плоская медная проволока ≤ 60 мм2 5.0MM≤W≤25MM 1.0MM≤T≤6.0MM Ось 6 диапазон подачи проволоки 0.1~N+1 Кабели высоко ≤100 мм Свободная ось Макс. Рабочая длина ≤100 мм Сервопривод подачи проволоки 5.5 кВт Сервопривод оси намотки 1.0кВт Сервопривод оси руки 1.8 КВТ*4 L*W*H 1700*1250*2000 (мм) вес 2000 КГ
