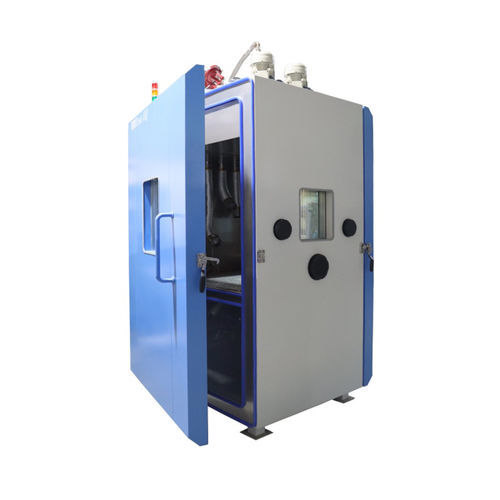

Климатическая камера CN201520670413.0

влажностидля измерения температурывибраций

Сочетание температуры и вибрации для стресс-тестированияСоответствует стандартам MIL-STD, ISO, NASACapacity: 215 до 1100 л (настраиваемый)Диапазон температур: от -100 до +200℃Соответствие: ≤20% (выше, чем промышленный стандарт)Скорость нагрева и охлаждения (средняя): 100℃/минДиапазон частот вибрации: 5 - 10 000 ГцДиапазон вибрации: 5 до 100GRMSПерегрев вибрации: ≤2GRMsПатентный номер: CN201520670413.0Быстрая температурная цикличность: Достигает скорости до 100°C/мин для ускоренного скрининга напряжений.Многоосевая вибрация: Сочетает в себе пневматическую (6-DOF) и электродинамическую вибрацию для моделирования ускоренных жизненных испытаний с несколькими стрессами.Точное управление: равномерное поддержание температуры ±0,5°C и мониторинг в реальном времени.Настраиваемые профили: Поддержка определяемых пользователем протоколов напряжения (ступенчатое напряжение, время выдержки).Долговечность: Прочная конструкция с коррозионностойкими материаламиСтандарты испытанийВоенные стандарты (MIL-STD): MIL-STD-810, MIL-STD-883, MIL-STD-202, MIL-STD-750Аэрокосмические и спутниковые стандарты: RTCA DO-160, NASA GSFC-STD-7000, ECSS-Q-ST-30, AIAA S-114Стандарты автомобильной промышленности: IEC 60068, ISO 16750, SAE J1211, стандарты для производителей оборудования (Ford WARR, GM GMW 3172, Volkswagen TL 82066)Стандарты электронной промышленности: IPC-9592, JEDEC JESD22, Telcordia GR-468-CORE, IEC 60749Общие международные стандарты: IEC 60068-3-1, IEEE 1624Дополнительные опцииТестирование надежности: Ускоренное испытание на прочность для электроники, автомобильных компонентов, аэрокосмических систем и медицинского оборудования.Анализ отказов: Выявление слабых мест конструкции и производственных дефектов.Производственный отбор: Обеспечивает прочность изделия с помощью HASS (высокоускоренного стресс-скрининга) в массовом производстве.R&D Validation: Проверяет срок службы продукта в экстремальных условиях (температура, вибрация, влажность).Технические характеристикиСерийный номерЕмкость (м3 )0.2150.3140.4390.7641.11ModelHALT HASS ChambersΕΤΗ2-410ΕΤΗ2-510ETH2-610ETH2-760ΕTH2-9102Внутренние размеры (ШхГхД мм)610x580x610670×670×700760x760x760914x914x9141070x965x10703Внешние размеры (ШхГхД мм)1570x2030x9101330×1300×23701570x2030x10601730x2185x12141886x2440x13704Температурный диапазон-от 100 до +200℃5Скорость нагрева и охлаждения (средняя)100℃/мин (стандартная поддержка от 30℃/мин до 70℃/мин для опции)6Размеры стола (мм)410x410510x510610x610760x760910x9107Вибрационное ускорение (Grms)≥100g (в условиях холостого хода)8Диапазон частоты вибрации5 до 10,000 Гц9Диапазон вибрации от 5 до 100 ГРМС10Перерегулирование вибрации≤2 ГРМС11Макс.Нагрузка (кг)4055709515012Актуаторы(шт)34691313Расход жидкого азота25～60L/мин (давление жидкого азота 2.8~3.5 бар）14Расход сжатого воздуха400 л/мин400 л/мин990 л/мин1130 л/мин1950 л/минДавление воздуха 7 бар15Окна(шт)1122216ВидеоокноРазмеры ШхД (мм)300x300300x300x300x360380x480380x52017Дверь(шт)1122218Мониторинг вибрацииДва канала вибрации для пользователей с возможностью мониторинга вибрации продукта в режиме реального времени. Анализ спектра реакции ускорения19ПитаниеAC380В 3 фазы 5 линий 50/60Гц20Электрическое обслуживаниеМощность ( кВт )2732486483Ток ( A )50508615017521Вес (кг)4104208601133181422※1 Когда вибростол находится в высоком положении и когда он находится в низком положении※2 Эти модели приведены только для справки. За более подробными техническими характеристиками обращайтесь к торговому представителю.Объем: от 215 до 1100 л (настраиваемый)Диапазон температур: от -100 до +200℃Соответствие: ≤20% (выше отраслевого стандарта)Скорость нагрева и охлаждения (средняя): 100℃/минДиапазон частот вибрации: 5 - 10 000 ГцДиапазон вибрации: 5 до 100GRMSПерегрев вибрации: ≤2GRMsПатентный номер: CN201520670413.0
