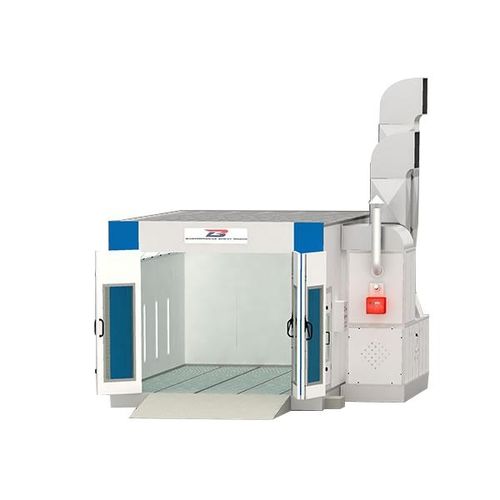

Конструкция камеры
• Стеновые панели окрасочно-сушильных камер используют шпунтовое соединение. В главной двери использована панель EPS, а в стеновых плитах камеры применяется минеральная вата и стальной лист 0,6 мм. Толщина стеновой плиты составляет 50 мм.
• Потолочные панели производится из оцинкованного стального профиля и отличаются композитной структурой.
• Корпус распылителя выполнен из стального профиля с напылением и огнеупорным изоляционным слоем.
• Прямоугольное окно с рамой из сплава алюминия.
• Основание оборудования представлено стальной оцинкованной платформой и квадратными стальными трубками, которая покрыта стальной решеткой. В комплект поставки также входят 3 рампы (пандуса), шириной 900 мм и длиной 2000 мм.
• Трехстворчатая дверь главного входного проема, оснащенная ударопрочным стеклом
• Дверь главного проема и сервисная дверь изготовлены из закаленного стекла.
Система вентиляции
• Воздух подается через вход приточного турбовентилятора 7.5кВт, установленного с приводом компании Siemens. Мощность подачи воздуха составляет до 25000 куб.м/ч.
• Вытяжной турбовентилятор является аналогом приточного, он представлен компанией Siemens, мощность двигателя составляет 7.5кВт. Мощность вытяжного воздуха 25000 куб.м/ч.
• Скорость воздуха составляет 0,35 м/с, кратность циркуляции воздуха 320 раз/час.
• Система вентиляции состоит из 1-го комплекта пневматических клапанов и 2-х комплектов ручных клапанов. Ручные клапаны размещены в вытяжном и впускном воздуховодах для регулирования направлений потоков воздуха и давления. Пневматические клапаны предназначены распределения потоков воздуха внутри и снаружи окрасочно-сушильной камеры.
