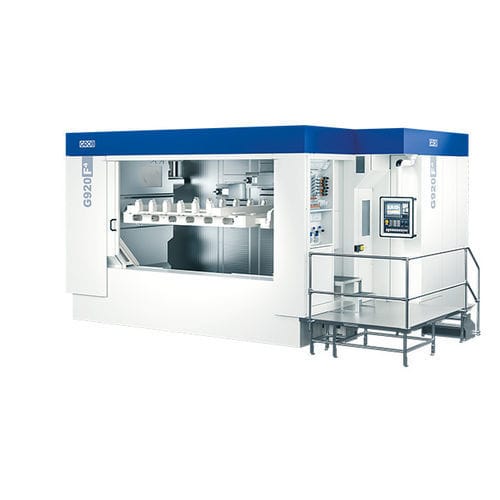

Обрабатывающий центр ЧПУ 5 осей G9 series

вертикальныйHSK A-63для автомобильной промышленности

Концепция
Описание возможностей обработки серии G900 для мега- и гига-отливок. G920F5 обеспечивает 5-осевую обработку для сложных контуров; G920F4 предназначен для высокопроизводительной 4-осевой обработки. Модульная платформа, варианты компоновки шпинделей и оптимальное температурное управление обеспечивают точное и повторяемое производство крупных автомобильных и конструкционных деталей.

Обзор G920F4 / G920F5
G920F4: оптимизирован для точной 4-осевой обработки, оснащён двумя шпинделями, расположенными горизонтально или вертикально, и столом для деталей длиной до 2 900 мм.
G920F5: добавляет полную 5-осевую функциональность на той же модульной платформе для обработки сложных геометрий.

Ключевые характеристики

• Линейные оси X, Y, Z приводят в движение шпиндель для высокой точности позиционирования
• Оптимизированная динамика и жёсткость осей для коротких времен chip-to-chip и стабильной резки
• Доступны конфигурации 4-осевой (G920F4) и 5-осевой (G920F5) обработки
• Конфигурации шпинделей: два шпинделя горизонтально или вертикально; доступен вариант с одним шпинделем
• Температурная концепция для обеспечения точности обработки
• Модульная конструкция для гибкости производства и упрощённой переналадки
• Пример максимальных размеров деталей: Ø 2 000 мм / L 2 900 мм

Автоматизация

• Роботизированная автоматизация: фронтальная или верхняя загрузка
• Индивидуальные решения автоматизации под требования производства
• Загрузка в рабочую зону через двойной захват для коротких циклов
• Интеграция вспомогательных процессов: снятие заусенцев, мойка, маркировка
• Унифицированные компоненты обеспечивают быструю установку и короткое время пуска

Линейный портал (опция автоматизации)

• Полностью автоматическая прямая загрузка сверху для высокого производственного потока
• Одновременное горизонтальное и вертикальное движение повышает эффективность перемещения
• Верхняя загрузка освобождает доступ к станку на уровне пола
• Опциональная телескопическая версия для низких высот цеха

Типичные операции обработки

• Короба аккумуляторов и конструктивные элементы батарей
• Мега- и гига-отливки для автомобильной промышленности
• Крупные кузовные и конструкционные детали

Видео / Презентация
#OneStepAhead — презентационное видео демонстрирует возможности серии G900 и варианты обработки для мега- и гига-отливок.

Технические характеристики

• Производитель: GROB-WERKE GmbH & Co. KG
• Серия: G900 (включая G920F4 и G920F5)
• 5-осевая обработка: G920F5
• 4-осевая обработка: G920F4
• Конфигурации шпинделей: два шпинделя горизонтально/вертикально; опция одиночного шпинделя
• Стол / макс. длина детали: до 2 900 мм
• Макс. размер детали (пример): Ø 2 000 мм / L 2 900 мм
• Оптимизированные приводы осей для высокой динамики и коротких времен chip-to-chip
• Температурная концепция для обеспечения точности обработки
• Модульная конструкция для гибкости производства и удобной переналадки
• Опции автоматизации: робот фронт/верх, двойной захват, интеграция снятия заусенцев/мойки/маркировки, линейный портал с одновременным горизонтальным/вертикальным движением, телескопическая версия
