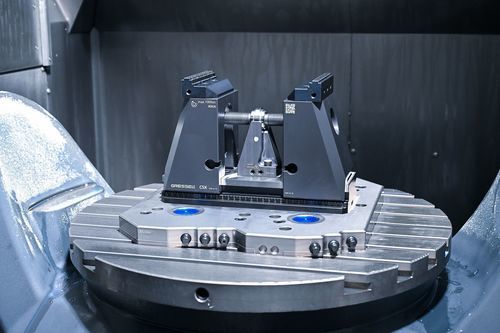

Тиски для станка C5X

для 5-осевого станкамодульный5 осей

Обзор продукта Центрирующий зажим GRESSEL C5X разработан для требований современного 5-осевого ЧПУ‑обработки. Компактная конструкция, высокая сила зажима и отличная доступность делают C5X подходящим для 5‑осевых станков как с паллетной автоматикой, так и без неё. C5X совместим со всеми губками системы GRESSEL 2.0, что позволяет реализовывать индивидуальные решения для захвата. Большой основной ход зажима и система быстросменного шпинделя обеспечивают быстрое изменение диапазона зажима.

Основные преимущества

• Лучшая доступность: высокоподдерживающие губки и симметричная конструкция обеспечивают обработку без столкновений со всех сторон без консоли.
• Модульная конструкция: три высоты (S/M/L) и несколько длин базового корпуса для настраиваемых диапазонов зажима.
• Быстрая смена губок: губки заменяются за секунды с помощью двух винтов.
• Высокая сила зажима: до 40 kN для гибкого, точного и повторяемого зажима без предварительного зажима.
• Быстрая смена и удлинение шпинделя: система быстросменного шпинделя обеспечивает простую адаптацию диапазона зажима.

Совместимость и модульность Все губки системы GRESSEL 2.0 могут использоваться на центральном зажиме C5X. Широкая программа губок C2.0 и большой конструкционный набор губок позволяют создавать индивидуальные захваты (реверсивные губки, призматические губки и т.д.). Быстрая смена губок и быстросменная шпиндельная система упрощают переналадку.

Крепление и позиционирование C5X включает стандартизированные варианты крепления для монтажа на станке. Выравнивание и зажим можно выполнять с помощью системы нулевой точки GRESSEL gredoc или вариантов позиционирования SCHUNK VERO‑S. Дополнительные отверстия для позиционирования и крепления доступны по запросу. Варианты крепления: установочные винты, направляющие пластины точности, зажимные лапы и интеграция в системы нулевой точки.

Доступные исполнения / Версии C5X выпускается в трех высотах (S / M / L) и нескольких длинах базового корпуса. Типичные исполнения:

• C5X-S (H = 142 mm)
• C5X-M (H = 181 mm)
• C5X-L (H = 252 mm)

Таблица - Важные данные в цифрах Размер | Сила зажима | Габариты (базовый корпус) | Вес
C5X-S L-320 mm | 0 – 40 kN | 320 x 125 x 142 mm | 26.1 kg
C5X-M L-320 mm | 0 – 40 kN | 320 x 125 x 181 mm | 32 kg
C5X-L L-320 mm | 0 – 40 kN | 320 x 125 x 252 mm | 42.6 kg
C5X-S L-400 mm | 0 – 40 kN | 400 x 125 x 142 mm | 29 kg
C5X-M L-400 mm | 0 – 40 kN | 400 x 125 x 181 mm | 35 kg
C5X-L L-400 mm | 0 – 40 kN | 400 x 125 x 252 mm | 45.5 kg
C5X-S L-500 mm | 0 – 40 kN | 500 x 125 x 142 mm | 32.5 kg
C5X-M L-500 mm | 0 – 40 kN | 500 x 125 x 181 mm | 38.5 kg
C5X-L L-500 mm | 0 – 40 kN | 500 x 125 x 252 mm | 49 kg
C5X-S L-600 mm | 0 – 40 kN | 600 x 125 x 142 mm | 36 kg
C5X-M L-600 mm | 0 – 40 kN | 600 x 125 x 181 mm | 42 kg
C5X-L L-600 mm | 0 – 40 kN | 600 x 125 x 252 mm | 52.5 kg
C5X-S L-800 mm | 0 – 40 kN | 800 x 125 x 142 mm | 43.2 kg
C5X-M L-800 mm | 0 – 40 kN | 800 x 125 x 181 mm | 49.1 kg
C5X-L L-800 mm | 0 – 40 kN | 800 x 125 x 252 mm | 59.7 kg

Применение C5X предназначен для 5‑осевой обработки (OP10) и сред паллетной автоматизации, обеспечивая коллизие‑безопасный доступ для сложных 5‑сторонних и 5‑осевых операций. Высокоподдерживающие губки и симметричная конструкция позволяют обрабатывать без дополнительных консолей.

Технические характеристики

• Семейство моделей: C5X (центральные зажимные тиски для 5 осей)
• Сила зажима: 0 – 40 kN (макс.)
• Основной ход зажима (большой): 120 mm
• Доступные высоты: H = 142 mm (S), 181 mm (M), 252 mm (L)
• Доступные длины базового корпуса: L = 320, 400, 500, 600, 800 mm
• Совместимость губок: GRESSEL 2.0 системные губки (C2.0 программа) — реверсивные губки, призматические губки и т.д.
• Быстрая смена губок: губки снимаются с помощью двух винтов
• Система быстросменного шпинделя: быстрая переконфигурация и удлинение шпинделя
• Верхнее расположение шпинделя: полная сила зажима передаётся непосредственно на деталь
• Варианты крепления: стандартизированные варианты крепления для станка; установочные винты, направляющие пластины точности, зажимные лапы; опциональная интеграция с GRESSEL gredoc системой нулевой точки
• Вес и габариты: см. таблицу выше
• Типичное применение: промышленная 5‑осевая ЧПУ‑обработка и паллетная автоматизация
