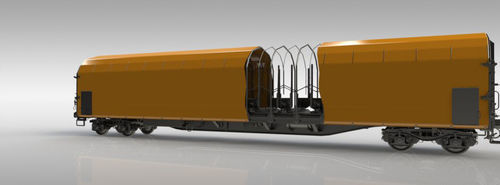

Колесный транспортер Rils-y 653

для катушек

Особенности

• Платформа, разработанная для перевозки бухт проволоки, требующих защиты от погодных условий.
• Оснащена седельной рамой для опоры бухт; контактные поверхности седел покрыты дубом толщиной 35 мм. На боковой седельной раме установлены 6 пар стоек, всего 24 стойки.
• Контактные поверхности стоек покрыты пластиком для защиты бухт.
• Конструкция вагона соответствует требованиям TSI, EN и UIC и имеет маркировку TEN GE для эксплуатации в движении.

Возможности

• Бухты можно загружать в два слоя сверху краном (первый слой: 13 шт., второй слой: 12 шт.).
• Первый слой укладывается на седельную раму, второй слой загружается поверх первого.
• Бухты фиксируются со сторон с помощью боковых регулируемых стоек с шагом перемещения 50 мм.

Схема загрузки
Иллюстрация схемы загрузки представлена на странице продукта и показывает размещение бухт и устройство седел.

Технические характеристики

• Нагрузка на ось: 22,5 t / ось
• Ширина колеи: 1 435 mm
• Габарит: G1-TSI
• Режим торможения: S
• Тип тормоза: GP-A (K)
• Макс. скорость при 90,0 t: 100 km/h
• Макс. скорость (порожний): 120 km/h
• Климатическое исполнение: T1
• Rmin: 50,0 m
• Длина по буферам: 20 000 mm
• Длина погрузки (между торцевыми стенками): 18 510 mm
• Ширина погрузки (седла): 2 200 / 1 150 mm
• Ширина погрузки (стойки): 2 400 / 1 200 mm
• Тара: макс. 30,0 t
• Грузоподъемность: ~ 60,0 t
• Высота загрузки (посадки опор седла): 1 200 mm от T.O.R.
• Тип тележки: Y25Ls1-K
