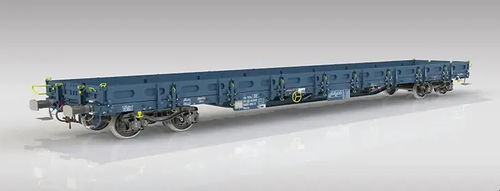

Колесный транспортер Rens

для черной металлургиис платформойдля контейнеров

Особенности

• Предназначен для перевозки длинномерной металлопродукции (стальные трубы, профили, листы), универсальных грузов, стройматериалов, а также колесной техники.
• Оснащён 2 складными небольшими передними крышками, 8+8 укороченными или стандартными складными стойками (вариант) и 9+9 складными боковыми крышками.
• Пол вагона металлический по умолчанию; возможен деревянный вариант.
• Конструкция соответствует требованиям TSI, EN и UIC; маркировка TEN GE для эксплуатации в движении.
• Рама кузова соответствует EN 12663-2 и рассчитана также для использования в вагоне типа Rglns для перевозки 3×20' или 1×40' + 1×20' контейнеров.

Возможности

• Загрузка сверху краном, с боков после откидывания боковых стоек и боковых крышек, или спереди после откидывания передних крышек для образования переходной платформы.
• Крепление груза на вагоне возможно различными способами в соответствии с нормативами UIC.

Схема загрузки
a-a | (m) | (t) | Δ Δ t
a-a | 2 | 36 | 37
b-b | 5 | 40 | 44
c-c | 9 | 42 | 52
d-d | 15 | 52 | 65
e-e | 18 | 65 | 28

Параметры
Нагрузка на ось: 22,5 т
Колёсная колея: 1435 mm
Габарит поезда: G1+GI1 – TSI WAG, EN 15273-2
Режим торможения: "S"
Тип тормоза: GP-A (K)
Макс. скорость (пустой или ≤14,5 т/ось): 120 km/h
Макс. скорость (≤22,5 т/ось): 100 km/h
Климатические условия: T1, T3 – TSI WAG
Мин. радиус кривой (одиночный несцепленный вагон): 50 m
Длина по осям буферов: 19 900 mm
Масса тары: ~24,9 т
Грузоподъёмность: ~65,1 т
Высота загрузки от пола: 1198 mm
Высота передних и боковых крышек (над полом): ~554 mm
Высота стоек (над полом): ~564 mm укороченные; ~1337 mm стандартные
Длина загрузки: 18 502 mm
Ширина загрузки: 2650 mm
Площадь загрузки: ~49 м²
Материал пола: металл
Тип тележки: Y25Lsd-KP1V

Технические характеристики

• Название модели: Rens
• Нагрузка на ось: 22,5 т
• Колёсная колея: 1435 mm
• Нормативный габарит: G1+GI1 – TSI WAG, EN 15273-2
• Режим торможения: "S"
• Тип тормоза: GP-A (K)
• Макс. скорость (пустой или ≤14,5 т/ось): 120 km/h
• Макс. скорость (≤22,5 т/ось): 100 km/h
• Климатические условия: T1, T3 – TSI WAG
• Мин. радиус кривой (одиночный несцепленный вагон): 50 m
• Длина по осям буферов: 19 900 mm
• Масса тары: примерно 24,9 т
• Грузоподъёмность: примерно 65,1 т
• Высота загрузки от пола: 1198 mm
• Высота передних и боковых крышек: примерно 554 mm
• Высота стоек: ~564 mm (укороченные), ~1337 mm (стандартные)
• Длина загрузки: 18 502 mm
• Ширина загрузки: 2650 mm
• Площадь загрузки: ~49 м²
• Материал пола: металл (возможен деревянный вариант)
• Тип тележки: Y25Lsd-KP1V
• Соответствие: TSI, EN, UIC; EN 12663-2 для рамы; маркировка TEN GE
