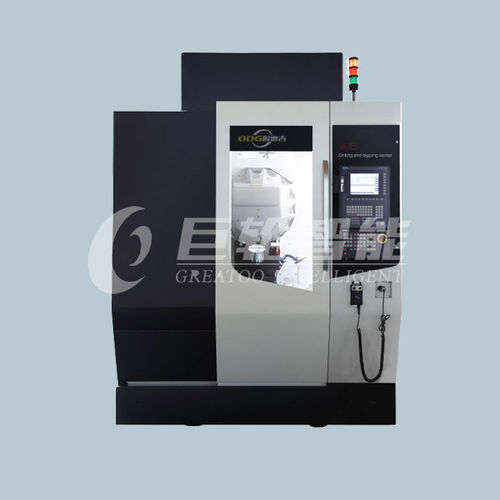

Обрабатывающий центр ЧПУ 3 оси ODG-V5
вертикальныйBT 3024 инструмента

Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Добавить в папку «Избранное»
Добавить к сравнению

Более подробная информация на сайте GREATOO INTELLIGENT EQUIPMENT INC.

Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Передний конец шпинделя
BT 30
Количество инструментов
24 инструмента, 16 инструментов
Другие характеристики
с высокой скоростью
Ход Х

500 mm
(20 in)

Ход Y

400 mm
(16 in)

Ход Z

300 mm
(12 in)

Скорость вращения

15 000 rpm, 20 000 rpm, 24 000 rpm
(94 248 rad.min-1, 125 664 rad.min-1, 150 796 rad.min-1)

Мощность

4,9 kW, 5,5 kW
(6,66 hp, 7,48 hp)

Скорость подачи по оси X

48 000 mm/min
(31 in/s)

Скорость подачи по оси Y

48 000 mm/min
(31 in/s)

Вес инструментов (макс)

3 kg
(6,6 lb)

Точность позиционирования

0,005 mm
(0 in)

Время смены инструмента

1,8 s

Общий вес

3 000 kg
(6 613,87 lb)

Габаритная длина

2 200 mm
(86,6 in)

Габаритная ширина

1 680 mm
(66,1 in)

Общая высота

2 500 mm
(98,4 in)

Описание

Рабочий размер 650x400 мм От центра шпинделя до монтажной поверхности ползуна 450 мм Размер паза типа T 3-14x100 мм x n Торцевая поверхность шпинделя до максимального / минимального расстояния 450/150 мм Главная ось Максимальный выходной крутящий момент 23 Н - м 25 Н - м Максимальная длина инструмента 150 мм Форма магазина инструмента Резец типа "режущий рычаг Высокоскоростной сервоприводный инструментальный магазин Максимальный диаметр инструмента 65мм/75мм 60мм (полный нож) /120мм (прилегающий к пустому ножу) Неопределенность расположения VDI/DGQ3441-X/Y/Z(ось) 0.008/0.008/0.008 мм система числового управления SIEMENS828D Общая электрическая мощность 12.5 кВА Поток воздуха 0.1~0.2M³/мин

---

Это автоматический перевод.  (просмотреть оригинал на английском языке)
