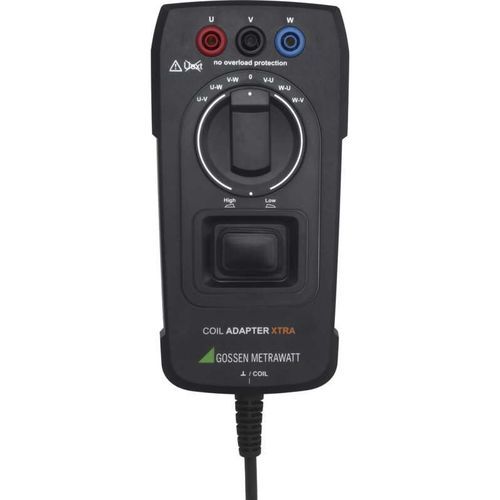

Испытательный электрический переходник COIL ADAPTER XTRA

DIN

COIL Adapter XTRA для тестирования межвиткового короткого замыкания Адаптер для определения межвиткового короткого замыкания при индуктивности от 10 мкГн до 5 H Адаптер катушки XTRA позволяет проводить полуавтоматические измерения межвиткового замыкания в сочетании со следующими мультиметрами: METRAHIT IM XTRA METRAHIT IM E-DRIVE Области применения Проблемы, возникающие в электрических машинах, могут быть вызваны электрическими или механическими причинами. К электрическим причинам относятся неисправности в обмотках, в контроллере или в электронике. Измерение сопротивления изоляции позволяет обнаружить нарушения изоляции между обмотками и на корпусе. Межвитковое короткое замыкание легко обнаруживается внутри катушки путем сравнения электрических характеристик обмоток в многофазных машинах между собой. Вместе с адаптером COIL adapter XTRA, METRAHIT IM XTRA или E-DRIVE можно использовать для проведения испытаний импульсным напряжением 1 кВ (импульсный тест). Таким образом, выявляются дефекты, возникающие только при подаче рабочего напряжения. Испытания возможны для катушек с индуктивностью в диапазоне от 10 мкГн до 5 Н, что соответствует номинальной мощности примерно от 160 ВА до 80 МВА для 3-фазных машин с номинальным напряжением 400 В. Последовательность испытаний полуавтоматическая - после подключения к клеммам U, V и W с помощью поворотного переключателя запускается тестирование. Возможна также компенсация реманентных эффектов. В случае многофазных электродвигателей и генераторов, например, 3-фазных двигателей по DIN, асимметрия выявляется непосредственно на обмотках путем сравнения результатов измерений, что позволяет оценить межвитковые замыкания.
