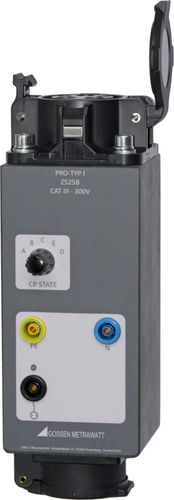

Тестовый адаптер для электрических зарядных станций (однофазный, тип 1) для PROFITEST
Однофазный тестовый адаптер с вилкой типа 1 для проверки эффективности защитных мер на электрических зарядных станциях с помощью PROFITEST Master, имитации фиктивно подключенных электромобилей и токопропускной способности комплектов шнуров согласно IEC 61851-1
Имитация транспортного средства (CP)
Состояния транспортного средства от A до E выбираются с помощью поворотного переключателя.
Имитация кабеля (PP)
с постоянно подключенным кодированием кабеля
Моделирование неисправности
имитация короткого замыкания между CP и PE с помощью поворотного переключателя
Индикация фазных напряжений с помощью светодиодов
Для имитации транспортного средства (CP)
Состояния A, B, C, D и E могут быть смоделированы в соответствии с IEC 61851. Выбор различных состояний автомобиля осуществляется с помощью поворотного переключателя.
- Состояние A - транспортное средство не подключено
- Состояние B - транспортное средство подключено, но не готово к зарядке
- Состояние C - транспортное средство подключено и готово к зарядке, вентиляция зоны зарядки не требуется
- Состояние D - автомобиль подключен и готов к зарядке, требуется вентиляция зоны зарядки
- Состояние X - ошибка: Короткое замыкание между CP и PE через внутренний диод
---
