Линия упаковки стаканов с плавленым сыром
Вторичная упаковка в ассортиментные коробки

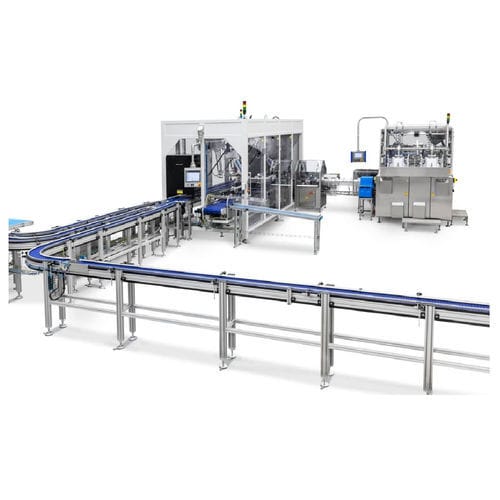

Здесь изображена упаковочная установка для вторичной упаковки стаканов, в том числе ассортимента, включающего до трех сортов. Из охлаждающего туннеля основной сорт поступает на линию упаковки.
Сорта 2 и 3 вручную извлекаются из коробок с помощью разгрузочного устройства и также по двум лентам подаются на линию упаковки. Круглые стаканы транспортируются классически, стоя на дне, и подаются на установку. Поскольку картонная упаковка представляет собой демонстрационный лоток, стаканы в процессе загрузки поворачиваются на 90°, при этом защитная пленка показывается с лицевой стороны, с 1, 2 или 3 гранями.
Кроме того, стаканы выравниваются по шрифту, чтобы этикетку на пленке можно было прочитать в горизонтальном положении.
Загрузочная камера оснащена Delta-пикерами и шарнирными роботами. Приемка стаканов с ленты с продукцией осуществляется системами захвата, которые гарантируют, что частично неплотно прилегающая крышка не будет отделена от стакана с помощью соответствующего фиксатора формы. В зависимости от сортировки создаются соответствующие группы стаканов, которые затем укладываются в лотки.
Находящийся выше по потоку установщик коробок обеспечивает установку лотков для демонстрации путем нанесения горячего клея. После загрузки и проверки комплектности каждый лоток комплектуется в последующем укупорочном устройстве крышкой, которая приклеивается с одной стороны и фиксируется фальцовкой с трех сторон. Установщик коробок и укупорочное устройство были интегрированы в комплексную линию и дополнительно предоставлены компанией Goldfuß в качестве генерального подрядчика.
---
