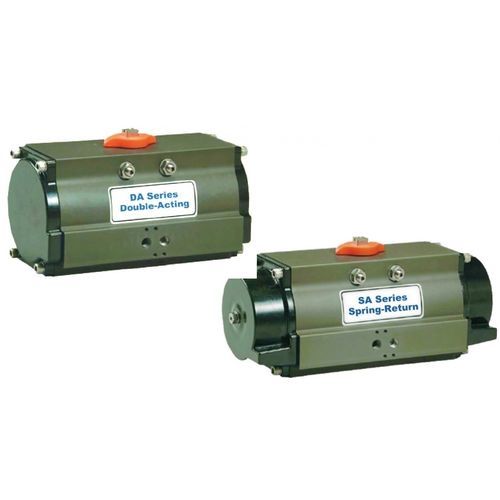

Пневматический привод для клапана DAлинейныйповоротныйпоршневый
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- пневматический
- Движение
- поворотный, линейный
- Технология
- поршневый
- Конфигурация
- двойного действия
- Пара сил
МИН.: 3 ft.lb
МАКС.: 1 375 ft.lb
- Давление
МИН.: 40 psi
МАКС.: 120 psi
Описание
Для выхода по часовой стрелке необходимо подать давление на P2, что заставит поршни двигаться вместе. Объем между поршнями исчерпывается в точкеРІ.
Для выхода против часовой стрелки необходимо подать давление на PI, что заставит поршни разойтись. Линейное перемещение поршней преобразуется во вращение приводного вала с помощью реечного соединения.
Объем, находящийся вне каждого поршня, высасывается в точке P2.
ПРИМЕЧАНИЕ:
При необходимости реверсивного вращения поршни могут быть перевернуты в корпусе, в результате чего при подаче давления на PI поршни будут вращаться по часовой стрелке
---
Каталоги
SM SA series
4 Страницы
