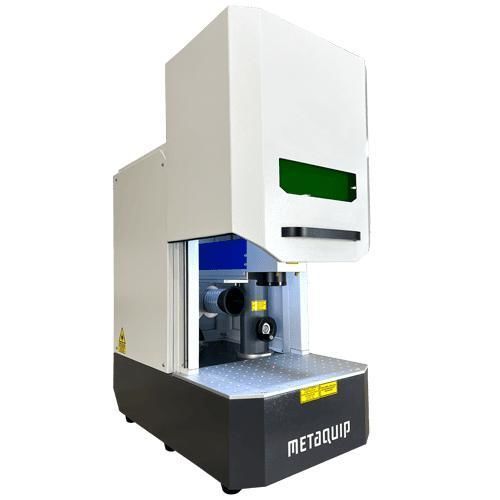

Гравировально-маркировочная машина импульсный волоконный лазер MQ-FBLC-30W

для пластмассыдля металладля алюминия

Обзор
MetaQuip Desktop Cliche — компактный настольный лазерный гравер, разработанный для быстрой, гибкой и экономичной подготовки клише для тампопечати. Закрытый настольный корпус работает тихо и включает промышленную систему вытяжки с HEPA‑фильтрацией для поддержания чистой рабочей среды.

Ключевые характеристики

• Основное назначение: Производство печатных блоков / клише для тампопечати.
• Гравировка и маркировка: Постоянная, быстрая и чистая маркировка (включая благородные) металлов и многих пластиков.
• Применение: Креативная отрасль, ювелирное дело, промышленная маркировка (кольца, мелкие детали, передние панели, шильды).
• Мощность лазера: 30 Вт стандарт (20 Вт опция).
• Рабочая зона: 100 x 100 мм (опционально объектив 70 x 70 мм).
• Держатель клише: Быстрое и точное позиционирование пластин клише.
• Вытяжка: Промышленная вытяжка с HEPA‑фильтром в комплекте.
• Сертификация: CE; закрытый корпус обеспечивает безопасную эксплуатацию (класс лазера 3R).

Управление и ПО
В машине используется импульсный волоконный лазер Raycus высокой энергии (1064 nm) с XY‑сканирующей головкой. Высота фокуса регулируется вручную в зависимости от высоты детали. Управление с компьютера через поставляемое ПО EzCAD; LightBurn доступен как опция. Поддерживаемые форматы: AI, DXF, BMP, JPG, PNG, TIF и распространённые векторные/изображения. ПО поддерживает шрифты TrueType/SHX/JSF/DMF, штрих‑коды, переменный текст и базовые IO‑функции.

Дизайн и рабочее пространство

• Компактный закрытый корпус: Встроенная раздвижная дверь для безопасной работы.
• Габариты машины: 62 x 37 x 72 см (Д x Ш x В).
• Внутреннее пространство: 29 x 25 x 23 см; ручная регулировка по Z 0–400 мм, максимальная высота детали 200 мм.

Материалы и точность

• Подходящие материалы: Серебро, золото, титан, нержавеющая сталь, алюминий, сплавы и многие пластики.
• Точность: Очень маленький размер пятна при 1064 nm для высокого разрешения; повторяемость ±0,001 мм; минимальный диаметр пятна 0,01 мм.

Безопасность и экология

• Закрытая конструкция: Раздвижная дверь удерживает лазерное излучение внутри.
• Вытяжка и фильтрация: Поставляемая промышленная вытяжка с фронтальными и HEPA‑фильтрами; соответствует ISO 15012-4:2016 для удаления частиц и паров.

В комплекте

• Закрытая настольная лазерная машина (объектив 100 x 100 мм).
• ПО EzCAD2 и руководство по продукту/ПО (доступно на нидерландском, английском или немецком).
• Промышленная вытяжная установка с HEPA‑фильтром.

Опции

• Другие объективы (например 70 x 70 мм), ноутбук с предустановленным ПО, вращающийся модуль для колец/круглых объектов, опция ПО LightBurn.

Технические характеристики

• Рабочая зона: 100 x 100 мм (опционально 70 x 70 мм).
• Тип лазера: Импульсный волоконный лазер Raycus высокой энергии.
• Длина волны: 1064 nm.
• Частота повторения: 20–100 кГц.
• Мощность лазера: 30 Вт стандарт (20 Вт опция).
• Управление выходной мощностью: 0–100%.
• Минимальный диаметр пятна: 0,01 мм.
• Минимальная ширина линии: 0,01 мм.
• Скорость маркировки: 0–12 000 мм/с.
• Скорость гравировки символов: > 800 символов/с.
• Повторяемость: ±0,001 мм.
• Глубина маркировки: 0,01–1 мм.
• Охлаждение: Воздушное охлаждение.
• Напряжение питания: 230 Vac ±10%, 50–60 Hz.
• Потребляемая мощность: < 500 W.
• Рабочий стол: Z‑ось вручную 0–400 мм, макс. высота детали 200 мм.
• Корпус: Закрытая модель (подключение педали).
• Габариты (Д x Ш x В): 62 x 37 x 72 см.
• Вес: 50 кг.
• Управление: Через компьютер с EzCAD (LightBurn опционально).
• Температура эксплуатации: 13–28 °C; рабочий диапазон среды: −40–70 °C.
• Гарантия: 2 года (срок службы лазерного источника 50k–100k часов в зависимости от использования).
