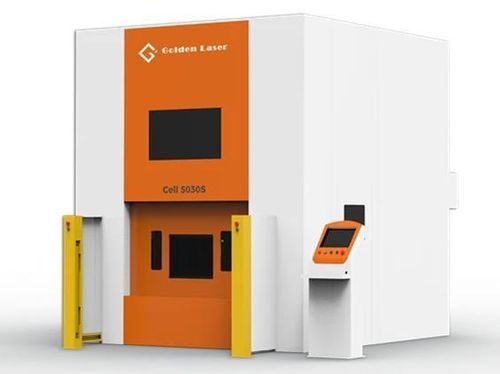

Лазерная система резки Cell 5030S

для листадля трубдля промышленного применения

Обзор продукта
Настоящая пятиосевая волоконно-лазерная система резки, разработанная для обработки сложных 3D-изделий и высокоточных труб. Сочетает жёсткую консольную конструкцию с технологией «летящей оптики» для стабильной высокоскоростной обработки при разных геометриях деталей.

Основные преимущества

• Жёсткая консольная конструкция, оптимизированная для минимизации вибраций при высокоскоростной резке.
• Конфигурация с «летящей оптикой» обеспечивает постоянную скорость и точность независимо от массы детали.
• Полностью закрытый оптический тракт защищает передачу луча от пыли и загрязнений, обеспечивая долговременную стабильность.
• Высокая динамика для плавной и быстрой 3D-обработки с высоким качеством поверхности.

Ключевые характеристики

• Консольная структура, подтверждённая моделированием, сочетает экстремальную жёсткость с поглощением вибраций.
• Технология «летящей оптики» обеспечивает равномерную точность обработки вне зависимости от массы заготовки.
• Контроль загрязнений через полностью закрытый жёсткий оптический путь для защиты оптики и сохранения качества луча.
• Гладкая кинематика движения, оптимизированная для высоких подач без ухудшения качества поверхности.
• Продвинутое CNC‑управление для быстрого бесконтактного лазерного процесса с многососевой синхронизацией и управлением периферией.
• Удалённое подключение для мониторинга и диагностики, уменьшающее время простоя.
• Надёжный комплект офлайн‑программирования для создания оснастки, планирования траекторий и рабочих процессов 2D/3D‑программирования.

5‑осевой режущий голов

• Бесконечное вращение (N*360°) для исключения спутывания кабелей и обеспечения непрерывных траекторий резки.
• Поддержание постоянного расстояния за счёт высокоотзывного серво и бесконтактного датчика для точного зазора между соплом и заготовкой.
• Интеллектуальный механизм предотвращения столкновений с быстрым восстановлением для защиты оборудования и минимизации простоев.
• Геометрия головки оптимизирована для доступа в сложных или ограниченных 3D‑зонах.

Применение

• Производство сложных изогнутых трёхмерных деталей
• Обработка компонентов для автомобильной и авиационной промышленности
• Высокоточная резка труб и магистралей
• Прототипирование в промышленном дизайне и изготовление уникальных металлических изделий

Технические характеристики

• Макс. диапазон обработки (3D): 900 мм × 900 мм
• Ход по оси X: 1500 мм
• Ход по оси Y: 1500 мм
• Ход по оси Z: 680 мм
• Ход по оси C: N*360° ±220°
• Ход по оси A: ±135° / ±90°
• Точность позиционирования X, Y, Z: ±0,04 мм
• Макс. скорость (Y/Z): 80 м/мин
• Мощность лазера: 1500 Вт – 6000 Вт
