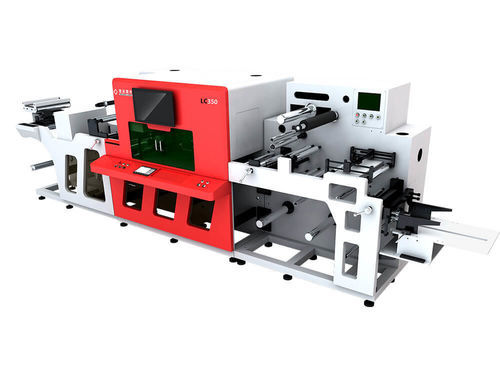

Лазерная система резки LC350

с полым пробойникомдля этикетокрулонный лист

Обзор продукции Лазерный высекальный станок LC350 - это полностью цифровая, высокоскоростная и автоматическая система лазерной высечки и финишной обработки, предназначенная для работы с рулонными материалами, рулонными листами и рулонными наклейками. Она обеспечивает высококачественное преобразование рулонных материалов по требованию, значительно сокращая время выполнения заказа и устраняя затраты на традиционную высечку благодаря полному, эффективному цифровому рабочему процессу.

• Максимальная ширина полотна: 350 мм / 13,7"
• Максимальный диаметр полотна: 750 мм / 23,6"
• Максимальная скорость полотна: 120 м/мин
• Мощность лазера: 150 Вт / 300 Вт / 600 Вт

Основные характеристики

• Цифровая лазерная система отделки для конвертирования этикеток
• Промышленная лазерная высечка и конвертирование для рулона в рулон, рулона в лист или рулона в деталь
• Двухпозиционные лазеры, размотка, лазерная резка, двойная перемотка и удаление отходов матрицы
• Подготовлен для дополнительных модулей, таких как лакирование, ламинирование, продольная резка и листовая резка
• Возможность резки с разными уровнями мощности на одной этикетке
• Считыватель штрих-кодов (или QR-кодов) для непрерывной резки и плавной корректировки задания на лету
• Отличная гибкость для удовлетворения динамичных требований рынка без дополнительных затрат на оснастку и времени ожидания

Технические особенности

• Коробчатая рамная конструкция с высокой несущей способностью, многократный отжиг для снятия напряжения и высокоточная обработка на станках с ЧПУ обеспечивают точность работы и долговременную стабильность
• Настраиваемый лазерный источник в соответствии с материалом для достижения наилучшего эффекта резки; точность лазерной резки ±0,1 мм
• Программное обеспечение собственной разработки для автоматического изменения скорости полотна при смене задания, максимизируя производительность
• Оборудован CCD камерой и считывателем штрих-кода (QR-кода) для смены задания
• Основные компоненты от ведущих брендов: Лазерные источники Luxinar, головки ScanLab и Feeltek Galvo, оптические линзы II-VI, серводвигатели и приводы Yaskawa, контроль натяжения Siemens PLC
• Настраиваемый рабочий диапазон: 230 мм, 350 мм, 700 мм или 1000 мм
• Самостоятельно разработанная система управления для глубокой настройки

Большие технические характеристики Модель №. LC350 Макс. Ширина полотна 350 мм / 13,7" Макс. Ширина подачи 750 мм / 23,6" Макс. Диаметр полотна 400 мм / 15,7" Макс. Скорость полотна 120 м/мин (в зависимости от мощности лазера, материала и шаблона резки) Точность ±0,1 мм Тип лазера CO2 RF лазер металла Мощность лазера 150W / 300W / 600W Позиционирование лазерного луча Гальванометр Источник питания 380V три фазы 50/60Hz Варианты преобразования

• Резка из рулона в рулон
• Резка из рулона в лист
• Резка из рулона в наклейки
• Считывание штрих-кода и QR-кода - смена задания на лету
• Веб-гид
• Полуротационная высечка
• Флексопечать и лакирование
• Ламинирование
• Холодная фольга
• Горячее тиснение
• Самостоятельноеламинирование
• Ламинирование с подкладкой
• Двойная перемотка
• Разрезание - ножевая или бритвенная резка
• Листовая резка
• Коронная обработка
• Удаление матрицы отходов
• Перемотчик матрицы отходов с устройством переключения этикеток и обратного отрезания
• Сборщик отходов или конвейер для сквозной резки
• Инспекция и обнаружение пропущенных этикеток

Преимущества лазерного высекателя для этикеток

• Быстрый оборот: Нет необходимости в штампах, лазерная резка дизайна в любое время
• Быстрая резка: До 2000 мм/сек, скорость полотна до 120 м/мин
• Автоматизация и простота эксплуатации: Компьютерное управление CAM/CAD, мгновенное изменение формы
• Гибкость и универсальность: Полная резка, резка с поцелуями, перфорация, гравировка, маркировка, продольная резка, ламинирование, УФ-лакирование и многое другое
• Возможность резки рулонов этикеток с печатью, рулонов обычных этикеток, светоотражающих материалов, клейких этикеток, двусторонних и односторонних лент, этикеток для специальных материалов, промышленных лент и т.д.

Материалы и применение

• Обычные материалы: Бумага, пластиковая пленка, глянцевая бумага, матовая бумага, синтетическая бумага, картон, полиэстер, полипропилен (PP), PU, PET, BOPP, пластик, пленка, микрофинишная пленка, термотрансферный винил, светоотражающая пленка, притирочная пленка, двусторонняя лента, лента 3M VHB, рефлекторная лента, ткань, майларовые трафареты и т.д.
• Основные области применения: Этикетки, печать и упаковка, клейкие этикетки и ленты, светоотражающие ленты/ретроотражающие пленки, промышленные ленты/3M-ленты, деколи/наклейки, абразивные материалы, прокладки, автомобильная промышленность, электроника, трафареты, саржи, нашивки и украшения для одежды

Уникальные преимущества лазера для резки клейких наклеек и этикеток

• Стабильность и надежность: Герметичный источник радиочастотного лазера CO2, стабильное качество резки, низкая стоимость обслуживания
• Высокая скорость: гальванометрическая система для быстрого перемещения луча
• Высокая точность: Система позиционирования этикеток контролирует положение полотна, точность резки в пределах 20 микрон
• Чрезвычайно универсальна: позволяет создавать огромное количество этикеток за один высокоскоростной процесс
• Подходит для широкого спектра материалов: Глянцевая бумага, матовая бумага, картон, полиэстер, полипропилен, полиимид, синтетическая полимерная пленка и т.д.
• Подходит для различных видов работ: Высечка любой формы, вырубка и высечка с поцелуем, перфорация, микроперфорация, гравировка
• Не ограничивает дизайн высечки: Любая форма или размер
• Минимальные отходы материала: Бесконтактный тепловой процесс, тонкий лазерный луч
• Экономия затрат на производство и обслуживание: Нет необходимости в пресс-форме/ноже, долгий срок службы машины

Технические характеристики (таблица) Модель №. LC350 Максимальная ширина реза 350 мм / 13,7" Максимальная ширина подачи 370 мм / 14,5" Максимальный диаметр полотна 750 мм / 29,5" Максимальная скорость полотна 120 м/мин (в зависимости от мощности лазера, материала и шаблона резки) Точность ±0,1 мм Тип лазера CO2 RF лазер Позиционирование лазерного луча Гальванометр Мощность лазера 150W / 300W / 600W Диапазон выходной мощности лазера 5%-100% Источник питания 380 В 50 Гц / 60 Гц, три фазы Размеры L3700 x W2000 x H1820 (мм) Вес 3500 КГ Характеристики / Технические характеристики

• Модель: LC350
• Макс. Ширина полотна: 350 мм / 13,7"
• Макс. Ширина подачи: 370 мм / 14,5"
• Макс. Диаметр полотна: 750 мм / 29,5"
• Макс. Скорость полотна: 120 м/мин
• Точность: ±0,1 мм
• Тип лазера: CO2 RF лазер
• Мощность лазера: 150 Вт / 300 Вт / 600 Вт
• Позиционирование лазерного луча: Гальванометр
• Диапазон выходной мощности лазера: 5%-100%
• Питание: 380 В 50 Гц / 60 Гц, три фазы
• Размеры: L3700 x W2000 x H1820 (мм)
• Вес: 3500 кг
