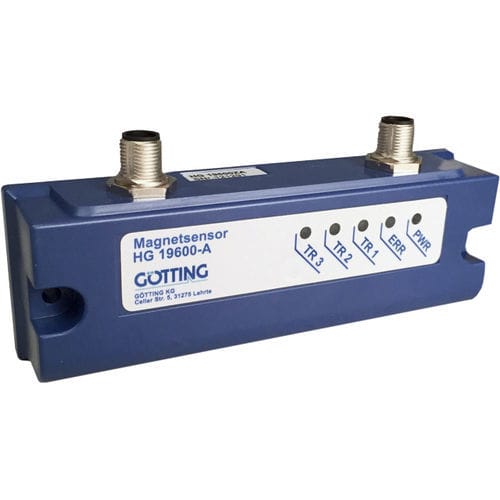

Магнитный датчик HG G-19600

Для управления автоматизированными транспортными средствами (AGV) по магнитной ленте. Обзор Технология цифрового магнитометра Для аксиально поляризованных магнитных лент Номинальная высота считывания 60 мм Три независимые системы для обнаружения отключений Выбор дорожки через цифровые входы Аналоговые выходы: Плотность потока Z (от 0 до 10 В постоянного тока), плотность потока X (от -10 до +10 В постоянного тока) Цифровой выход: Обнаружение магнитной ленты в зоне считывания (Detect, +24 В пост. тока) Индикация рабочего состояния с помощью 5 светодиодов Функциональное описание Магнитный датчик HG G-19600ZA определяет магнитное поле над магнитной лентой в горизонтальном и вертикальном направлении и непрерывно вычисляет фактическое отклонение по диагонали к направлению движения. Затем это отклонение выводится в виде аналогового напряжения. Датчик основан на технологии цифрового магнитометра для определения магнитного поля над магнитной лентой. Эта технология надежна и не требует обслуживания. Магнитная лента легко устанавливается и не подвержена загрязнению. Датчик содержит три независимые системы обнаружения. Таким образом, он может обнаруживать стыки (вторую дорожку) и отслеживать повороты. С помощью двух цифровых входов DIN1 и DIN2 динамически выбирается одна из максимум двух дорожек под датчиком. Пять светодиодов отображают рабочее состояние (PWR), ошибки (ERR) и дорожку под отдельными системами (TR1, TR2, TR3). Дальность обнаружения зависит от высоты считывания (положения установки датчика) и типа магнитной ленты. Как показано на рисунке выше, датчик использует плотность магнитного потока для расчета отклонения X от центра дорожки. Чем больше отклонение, тем большее напряжение генерируется в датчике
