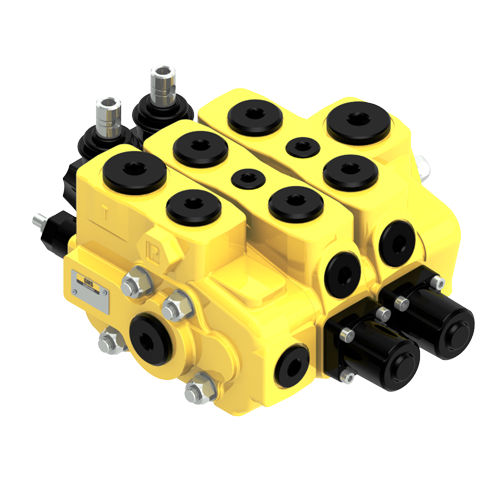

Секционные клапаны, иначе говоря, секционные распределители, обладают высокой гибкостью и имеют различные вспомогательные клапаны, такие как противоударный, противокавитационный, электрогидравлический разгружатель с пилотным управлением, гидравлический разгружатель с пилотным управлением и т.д. Как правило, секционные клапаны имеют обратный клапан на каждую рабочую секцию - от 1 до 12 секций с открытым центром, закрытым центром гидравлических контуров. Различные секции могут использоваться совместно, например, клапаны с последовательной, параллельной или тандемной схемой. Также секционные клапаны могут иметь промежуточные секции насоса и бака.
УСЛОВИЯ РАБОТЫ
В настоящем каталоге приведены технические характеристики и диаграммы, измеренные на минеральном масле вязкостью 46 мм2/с - 46cSt при температуре 40°C.
Макс. расход 170 л
Противодавление (макс.) на выходном отверстии T 25 бар 360 фунтов на кв. дюйм
Внутренняя утечка A(B)®T Dp=100 бар - 1450 psi жидкости и клапана при температуре 40°C 3 см3/мин. 0.18 дюйм3/мин.
Гидравлическая жидкость Минеральное базовое масло
Температура жидкости с уплотнениями NBR от - 20° до 80°C
с уплотнениями FPM (VITON) от - 20° до 100°C
Рабочий диапазон вязкости от 15 до 75 мм2/с от 15 до 75 сСт
Мин.12 мм2/с 12 сСт
Макс.400 мм2/с 400 сСт
Макс. уровень загрязнения 19/16 - ISO 4406
Момент затяжки стяжных шпилек
(ключ 17) 50 Нм 36 фунт-фут
---
