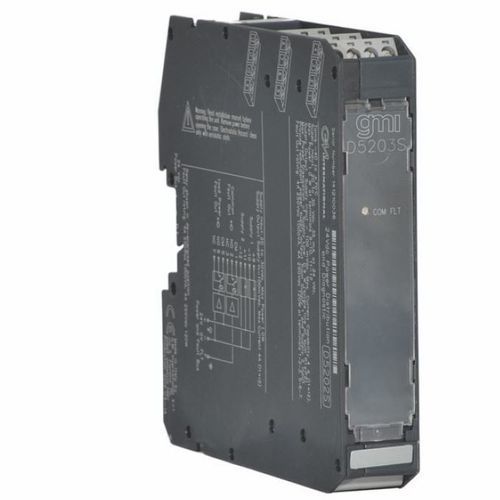

Инструмент для диагностики D5203S

Диагностический модуль для DIN-рейкиМодуль D5203 используется для повторения сигнала общей неисправности от шины питания через SPDT-реле.Упрощенный сбор данных о неисправности шиныСтатус: ACTIVETechnical DataSuppyType24 Vdc nom (18 до 30 Vdc), защита от обратной полярности.Current Consumption10 mA @ 24 Vdc with relay energized, typical.Power Dissipation0.25 W @ 24 Vdc with relay energized, typical.Connection through Power Bus.LEDscommon fault (red).Сигнализация неисправностиСуммарная индикация неисправности (о наличии короткого замыкания или обрыва цепи возбуждения для любого модуля на шине).Сигнализация неисправностиОдин свободный от напряжения контакт реле NE SPDT (обесточен в условиях неисправности).Материал контактовАг сплав (без Cd).Номинал контактов4 A 250 В переменного тока 1000 ВА, 4 A 250 В постоянного тока 120 Вт (резистивная нагрузка).Отключающая способность нагрузки постоянного и переменного тока см. в руководстве по эксплуатации.Механический / электрический ресурс5 * 10⁶ / 3 * 10⁴ операций, типичный.Время срабатывания / отпускания8 / 4 мс, типичный.Напряжение изоляцииТест контактных групп реле/питания1,5 кВ.Условия окружающей средыРабочая температурав пределах от -40 до +70 °C.Температура храненияв пределах от -45 до +80 °C.Тип монтажаDIN-рейка 35 мм с шиной питания.Вес около 170 г.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм² (13 AWG).РазмерыШирина 22,5 мм, Глубина 123 мм, Высота 120 мм.Сертификаты:ЭМС: D5000/D6000 EAC EMC Declaration of Conformity (Eurasian Community, ЕАЭС N RU Д-IT.PA08.B.82326/24, КОНТРОЛЬ, 2024-09-26)Морской: DNV Maritime Certificate TAA00001U0 для серии D5000 (Международный, TAA00001U0, DNV-GL, 2024-04-02)Декларации соответствия:Декларация соответствия ЕС для реле D5000 для безопасной зоныДекларация соответствия G3Чертежи: 3d_drawing_D5200_dwg, 3d_drawing_D5200_stpDimensions: Ширина 22,5 мм, Глубина 123 мм, Высота 120 ммПодключения: с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения проводов сечением до 2,5 мм² (13 AWG)Вес: около 170 гОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °C
