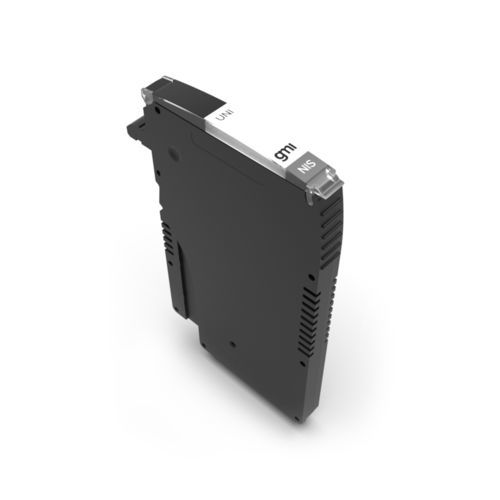

Универсальный передатчик SIL2 X1-NIS-UNI-01-S

на DIN-рейке

Модуль Universal X1-NIS-UNI-01 - это интерфейс повышенной надежности, подходящий для приложений, требующих уровня SIL 3 или SIL 2 (в зависимости от применения) в системах, связанных с безопасностью, в отраслях с высоким уровнем риска. Благодаря высокой гибкости он может взаимодействовать с 2-проводными активными/пассивными датчиками 4-20 мА (AI), интеллектуальными позиционерами (AO), переключателями и датчиками приближения (DI), а также с электромагнитными клапанами и другими устройствами управления процессом (DO). Поддерживается связь HART® для активных и пассивных датчиков, а также I/P. Модуль всегда потребляет ток, а оконечная плата позволяет использовать его и для шлейфов источника. Программируемое обнаружение обрыва/короткого замыкания в линии и нагрузке, а также неисправности, связанные с выходом за пределы диапазона тока. Модуль автоматически подстраивается под условия эксплуатации без перепрограммирования; при необходимости его можно повторно откалибровать с помощью конфигурационного программного обеспечения. Для облегчения технического обслуживания полевые устройства можно отсоединить с помощью двухпозиционного механизма вставки/извлечения. Для данного продукта требуется специальная оконечная плата.SIL 3/2 в зависимости от применения / SC 3Установка в зоне 2 / отдел 2Отсоединение шлейфа для облегчения операций технического обслуживанияПодходит для приложений AI, AO, DI и DO без конфигурацииСовместимость с HART® (пассивные и активные шлейфы AI/AO)Программируемая диагностика короткого замыкания/размыкания линии и нагрузкиНеисправность вне диапазона с программируемыми порогамиЦифровая калибровка доступна через конфигурационное ПОЗащита от короткого замыкания на входе и выходеЗеркальное отображение неисправности на карте DCS/PLC UNI Высокая точностьТрехпортовая изоляция, ввод/вывод/питаниеТехнические характеристики:AI Рассеиваемая мощность: 0.8 Вт (проход. Tx), 1,0 Вт (акт. Tx) при 20 мА, 24 В + 250 Ω out @ 24 В пост. тока, типично.AO Рассеиваемая мощность: 0.75 Вт при 20 мА на выходе I/P. @ 24 В пост. тока, типично.DI Рассеиваемая мощность: 0.9 Вт при коротком замыкании на входе @ 24 В пост. тока, типовое.DO Рассеиваемая мощность: 1.6 Вт при 40 мА @ 24 В пост. тока, типовая.Тип питания системы: 24 В пост. тока (от 18 до 30 В пост. тока).AI Потребляемый ток: 32 мА (пассивный Tx), 18 мА (активный Tx) при 20 мА @ 24 В пост. тока, типичное.AO Потребление тока: 30 мА при 20 мА на входе/выходе, типовое.DI Потребление тока: 30 мА при коротком замыкании на входе @ 24 В пост. тока, типовое.DO Потребление тока: 67 мА при 40 мА при 24 В пост. тока, типовое.Тип системного входа/выхода: Ток от 0 до 40 мА, зеркально отраженный от поля. Модуль всегда потребляет ток, а оконечная плата позволяет использовать его в качестве источника.Время отклика: 5 мс.Минимальное напряжение: 15 В (использование AI, DI, DO).Максимальное напряжение: 30 В (все приложения).Тип полевого входа/выхода: Характеристики полевого интерфейса зависят от клемм и условий использования.Ограничение тока: 45 мА, типичный, для всех приложений.AI: ток от 4 до 20 мА, пассивный или активный Tx + HART.AI Пассивное напряжение линии Tx: 15,5 В минимум @ 20 мА.AI Активное падение напряжения Tx: 6,5 В максимум @ 20 мА.AO: ток от 4 до 20 мА + HART.AO Максимальная нагрузка: 600 Ω.DI: 8 В/1 kΩ типичная, в соответствии со стандартом NAMUR.DO: от 0 до 40 мА, линейное снижение от 40 мА (60 °C) до 35 мА при (70 °C).DO Выходное напряжение: 8,5 В минимум @ 40 мА.Тип неисправности: Короткое замыкание/размыкание нагрузки с настраиваемыми пределами напряжения, тока и сопротивления.Сигнализация неисправностей: общая неисправность и зеркалирование неисправностей на DCS/PLC IO.Характеристики Ref. Условия: 24 В, нагрузка 250 Ом, температура 23 ± 1 °C.Точность калибровки: ≤ ± 20 мкА.Точность линейности: ≤ ± 20 мкА (от 4 до 20 мА), ± 60 мкА (от 0 до 40 мА).Влияние температуры: ≤ ± 2 мкА/°C.Испытательное напряжение изоляции: Field InOut/System InOut 2,5 кВ; Field InOut/System Supply 2,5 кВ; System InOut/System Supply 500 В.Рабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °C.Тип монтажа: На заказную оконечную плату.Вес: около 50 г.Размеры: Ширина 10 мм, Глубина 80 мм, Высота 120 мм.
