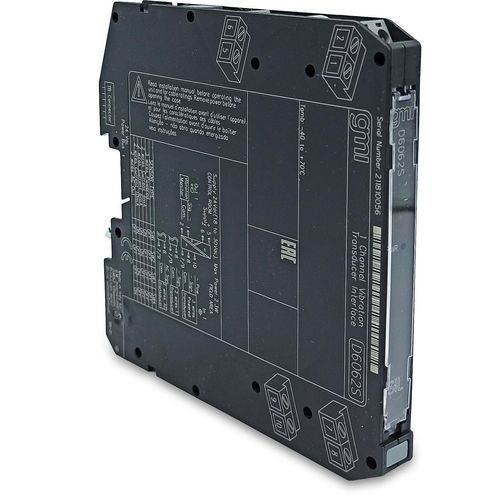

Трансдуктор на DIN-рейке D6062S

SIL 2аналоговый

Интерфейс датчика вибрации SIL2Интерфейс датчика вибрации D6062S - это аналоговый входной интерфейс с высокой степенью защиты, подходящий для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Он обеспечивает полностью плавающее питание постоянного тока для подачи напряжения на датчики вибрации, акселерометры или датчики с 2-3 проводами и повторяет входное напряжение датчика в полностью изолированной цепи для управления мониторами или анализаторами вибрации для целей управления и контроля вращающегося оборудования.Входной/выходной сигнал SIL 2 / SC от 30 до -20 ВШирокополосная передача сигналаВход и выход защищены от короткого замыканияПрограммируемость в полевых условиях с помощью DIP-переключателяВысокая точностьТрехпортовая изоляция, вход/выход/питаниеТехнические характеристики:Питание:Напряжение: 24 В пост. тока (18 - 30 В пост. тока), защита от обратной полярности.Потребляемый ток: 90 мА @ 24 В пост. тока при потреблении преобразователя 20 мА и выходной нагрузке 2 мА, типично.Рассеиваемая мощность: 2,0 Вт @ 24 В пост. тока при потреблении преобразователя 20 мА и выходной нагрузке 2 мА, типично.Вход:Тип: от 0 до -20 В (импеданс 10 кОм на клеммах 7-8 или 8-9).Напряжение питания датчика по 3 проводам: более -22 В при питании 0 мА, более -17 В при питании 15 мА (ток ограничен ≈ 23 мА).Напряжение питания датчика по 2 проводам: более -17 В при питании постоянным током.Ток питания датчика по 2 проводам: выбирается @ 4 мА, 6 мА или 10 мА с помощью внутреннего DIP-переключателя.Выход:Тип: от 0 до -20 В на нагрузке 10 кОм, с выходным сопротивлением 10 Ом.Время отклика: ≤ 10 мкс (изменение шага от 10 до 90 %).Частотная характеристика: DC - 20 кГц в пределах 1 дБ максимум.Характеристики:Ref. Условия: 24 В, нагрузка 10 кОм, температура окружающей среды 23 ± 1 °CТочность калибровки: ≤ ± 0,1 % FSRLТочность линеаризации: ≤ ± 0,05 % FSRВлияние температуры: ≤ ± 0,005 % на нуль/диапазон при изменении на 1 °C.Изоляция:Испытательное напряжение: вход/выход 1,5 кВ; вход/подвод 1,5 кВ; выход/подвод 500 В.Условия окружающей среды:Рабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж:Тип: DIN-рейка 35 мм, с шиной питания или без нее или на заказную терм. Вес: около 125 г.Подключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм² (13 AWG).Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм.Каналы: 1Статус: АКТИВНЫЙ
