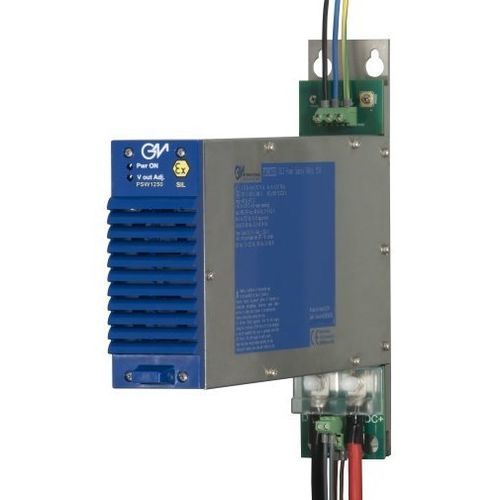

Настенный источник электропитания PSW1250

AC/DCрегулируемыйрегулируемый

Источник питания типа PSW1250 изготовлен из нержавеющей стали AISI 304. Источник обеспечивает выходное напряжение 24 В пост. тока, 50 А. Блоки PSW1250 могут быть запараллелены, с цепями распределения нагрузки, которые распределяют токовую нагрузку поровну на каждый источник питания для повышения надежности и снижения внутренней рассеиваемой мощности. Источник питания принимает источники переменного тока с номинальным напряжением от 110 до 240 В переменного тока (±10%).SIL 3 для нагрузки NE в соответствии с IEC 61508:2010, с одним модулем PSW1250 или несколькими модулями PSW1250 в резервной конфигурации (см. ISM0220 для получения дополнительной информации).SIL 1 для нагрузки НЭ согласно IEC 61508:2010, с одним модулем PSW1250 (см. ISM0220 для получения дополнительной информации).SIL 2 для нагрузки НЭ согласно IEC 61508:2010, с несколькими модулями PSW1250 в резервной конфигурации (см. ISM0220 для получения дополнительной информации).Систематическая возможность SIL 3.Коррекция коэффициента мощности.Установка во взрывоопасных зонах 2/Div. 2.Совместимость по ЭМС согласно EN61000-6-2, EN61000-6-4.Сертификация ATEX, IECEx, UL & C-UL, TÜV.Сертификация функциональной безопасности TÜV.Испытано для морского применения.Высокорегулируемый выход 24 В пост. тока, 50 А, для модуля PSW1250.Контроль сигнализации о пониженном и повышенном напряжении.3 уменьшение рассеиваемой мощности (в параллельной/резервной конфигурации) за счет замены диода Шоттки на активный идеальный диод Mosfet.89% КПД @230 В переменного тока на входе и 24 В постоянного тока на выходе и при полной нагрузке.Управление скоростью вращения вентилятора в зависимости от температуры окружающей среды и выходной мощности.Возможность отключения предохранителей при высокой нагрузке без прерывания работы.Тропикализация для электронных компонентов.Технические характеристики:Входное напряжение переменного тока: номинальное 110 - 240 В (±10%), диапазон частот 48 - 62 Гц.Коррекция коэффициента мощности (вход переменного тока): 0.98 тип.@230 В переменного тока, 0.995 тип.@115 В переменного тока, полная нагрузка.Эффективность @24 В постоянного тока на выходе (полная нагрузка): лучше 89% @ 230 В переменного тока и 86% @ 115 В переменного тока.Макс. внутренняя рассеиваемая мощность @24 В постоянного тока на выходе (полная нагрузка): 150 Вт @ 230 В~; 195 Вт @ 115 В~.Входной переменный ток (синусоидальный при полной нагрузке) @24 В~: 14.2 A @ 100 Vac, 12.2 A @ 115 Vac, 6.1 A @ 230 Vac.Пусковой ток: 37 A пиковый @ 264 Vac; 32 A пиковый @ 230 Vac; 16 A пиковый @ 115 Vac.Входное подключение переменного тока: винтовые клеммные блоки, подходящие для проводов 4 мм².Изоляция входа от выхода: 2500 Vrms (обычное тестирование).Изоляция входа от заземления: 1500 Vrms (обычная проверка).Изоляция земля-земля-выход: 500 Vrms (обычная проверка).Изоляция выхода или заземления от неисправного контакта: 500 Vrms (обычная проверка).Выходное напряжение: 24 Vdc (регулируется от 21 до 28 Vdc).Регулировка: 0.4% при изменении нагрузки на 100%.Стабильность: 0,01% при изменении сетевого напряжения на 20%.Колебания: ≤ 250 mVpp.Выходной ток: номинальный 50 A (@24Vdc out). Параллельное подключение для резервирования с возможностью распределения нагрузки в пределах ±5% от выходного напряжения.Выходная мощность: до 1300 Вт номинально (@28Vdc out).Время нарастания выходного сигнала: 2,5 сДинамический отклик: 2 мс для изменения нагрузки 0-100% (перегрузка ±1,5% от настройки Vout)Выходное подключение: Винтовые клеммы M6 на медных шинах, подходящих для наконечника (диаметр отверстия не менее 6,5 мм) с проводом 16 мм².Время удержания при полной нагрузке: 20 мс (вход переменного тока).Защита от перенапряжения: выход ограничен 30 В пост. тока плюс два резервных ломика для защиты от перенапряжения при 30 В пост. тока.Выходной сигнал: 19,5 В ≤ Vout ≤ 29,5 В.Сигнализация: реле SPST без напряжения, нормально включенное (контакт замкнут), обесточивается в условиях повышенного/пониженного напряжения (контакт разомкнут).Номинал контактов: 2 A 50 В переменного тока 100 ВА, 2 A 24 В постоянного тока 48 Вт (резистивная нагрузка)Сигнальное подключение: винтовые клеммные колодки для проводов сечением 2,5 мм².Пределы рабочей температуры: от -40 до +70°C с линейной нагрузкой 65-70% выше 50°C.Пределы относительной влажности: 95%, до 55°C.Пределы температуры транспортировки, хранения: от -45 до +85°C.Максимальная высота над уровнем моря: 2000 м над уровнем моря.Монтаж: Настенный монтаж в шкаф.Вес: около 3,5 кг.Расположение: установка в безопасной зоне/в неопасных местах или в зоне 2, группа IIC T4 или класс I, отдел 2, группы A,B,C,D, T4.Степень защиты: IP 20, открытый тип.Размеры: Ширина 60,70 мм, Глубина 362,53 мм, Высота 261 мм.
