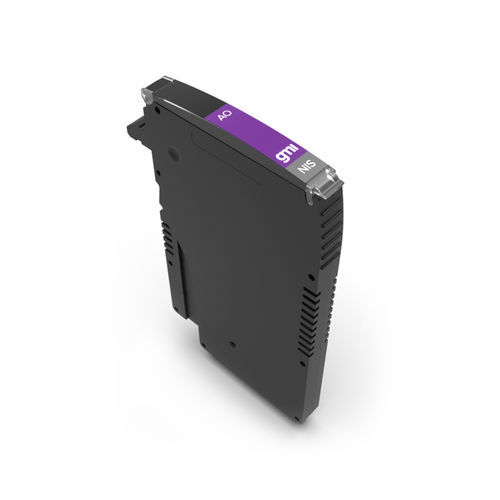

Аналоговый формирователь сигнала X1-NIS-AO-01-S

4-20 мАпрограммируемыйизолированный

Модуль Isolating Driver X1-NIS-AO-01 - это аналоговый выходной интерфейс высокой степени целостности, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Он изолирует и передает сигнал 4-20 мА от контроллера, расположенного в безопасной зоне, на нагрузку в полевых условиях. Схема позволяет передавать двунаправленные сигналы связи для интеллектуальных позиционеров HART®. Предусмотрено обнаружение обрыва/короткого замыкания в линии и нагрузке: неисправность в полевых условиях непосредственно зеркально отображается на карте AO ПЛК как обрыв цепи, а также сообщается по общей линии неисправности. Для облегчения технического обслуживания полевые устройства могут отключаться с помощью двухпозиционного механизма вставки/извлечения. Для данного продукта требуется специальная оконечная плата.SIL 3 / SC 3Установка в зоне 2 / отдел 2Отключение шлейфа для облегчения операций технического обслуживанияHART® совместимПрограммируемая диагностика короткого замыкания/размыкания цепи линии и нагрузкиНеисправность вне диапазона с программируемыми порогамиЗеркальное отображение неисправности поля на карте ввода-вывода DCS/PLCВысокая точностьТрехпортовая изоляция, вход/выход/питаниеТехнические характеристики:Рассеиваемая мощность: 0.75 Вт @ 24 В пост. тока при 20 мА на выходе I/P, типичная.Напряжение питания системы: 24 В пост. тока (от 18 до 30 В пост. тока).Потребляемый ток: 30 мА @ 24 В пост. тока при 20 мА на выходе I/P, типичный.Тип входа системы: Ток от 4 до 20 мА.Входной импеданс: 16 кОм @ 24 В пост. тока (входной ток 1,5 мА), типовой.Тип полевого выхода: Ток от 4 до 20 мА + HART.Максимальная нагрузка: 600 Ω.Время отклика: 5 мс.Тип неисправности: Короткое замыкание/размыкание нагрузки с настраиваемыми пределами напряжения, тока и сопротивления.Сигнализация неисправностей: общая неисправность и зеркалирование неисправностей на DCS/PLC IO.Эксплуатационные условия: 24 В питания, 250 Ом нагрузки, 23 ± 1 °C Тамб.Точность калибровки: ≤ ±20 мкА.Точность линейности: ≤ ±20 мкА.Влияние температуры: ≤ ±2 мкА/°C.Испытательное напряжение изоляции: Field Out/System In 2,5 кВ; Field Out/System Supply 2,5 кВ; System In/System Supply 500 В.Рабочая температура: от -40 до +70 °C.Температура хранения: от -45 до +80 °C.Тип монтажа: На специальную плату.Вес: около 50 г.Размеры: Ширина 10 мм, Глубина 80 мм, Высота 120 мм.
