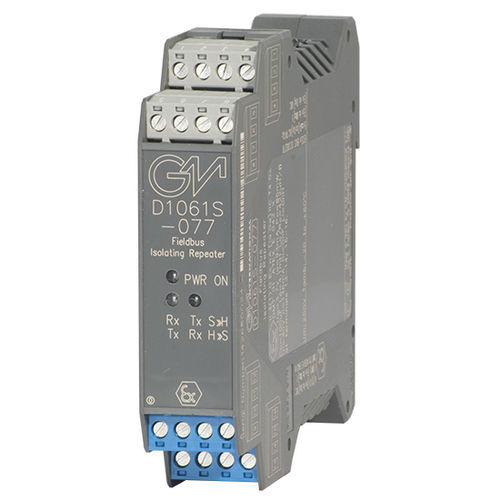

Связной M-Bus адаптер D1061S-077

RS-485методом передачитока

Изолирующий повторитель RS422 / RS485 на DIN-рейку типа D1061S-077 используется для разделения искробезопасного оборудования RS422 / RS485, расположенного в опасной зоне, и контроллера RS232 / RS422 / RS485, расположенного в безопасной зоне. Скорость передачи данных регулируется DIP-переключателем в диапазоне от 1,2 Кбит/с до 1,5 Мбит/с. Оконечное сопротивление выбирается DIP-переключателем внутри устройства (значение 200 Ω) для обеих сторон линий связи (со стороны опасной зоны и со стороны безопасной зоны). Подключение RS422 / RS485 в безопасной зоне осуществляется как через клеммную колодку, так и через 9-полюсный разъем SUB D на устройстве. Подключение RS232 осуществляется только на 9-полюсном разъеме SUB D. Модуль также оснащен экранирующей клеммной колодкой для подключения экранирующего кабеля со стороны опасной зоны.Вход/выход из зоны 0 (зона 20), установка в зоне 2.Сигнал RS422 / RS485 в опасной зоне.Сигнал RS232 / RS422 / RS485 в безопасной зоне.Скорость передачи до 1,5 Мбит/с.Изоляция трех портов, вход/выход/питание.Совместимость по ЭМС согласно EN61000-6-2, EN61000-6-4.Возможность программирования на месте с помощью DIP-переключателя.250 Максимальное напряжение Vrms (Um), допустимое для приборов, связанных с барьером.Технические характеристики:Питание: 24 В пост. тока (от 20 до 30 В пост. тока), защита от обратной полярности, пульсации в пределах напряжения ≤ 5 В пост. тока. Потребляемый ток: 100 мА при скорости передачи 1,5 Мбит/с, типичное. Рассеиваемая мощность: 2,0 Вт при напряжении питания 24 В и скорости передачи 1,5 Мбит/с, типичная. Макс. потребляемая мощность: при напряжении питания 30 В и скорости передачи 1,5 Мбит/с - 2,8 Вт.Вход/выход I.S. Опасная зона: Искробезопасное соединение RS422 / RS485 (применимый стандарт EIA RS422-A и EIA RS485). Оконечный импеданс: 200 Ω, выбирается DIP-переключателем. Скорость передачи: 1,2, 2,4, 4,8, 9,6, 14,4, 19,2, 38,4, 57,6, 93,75, 115,2, 187,5, 375, 500, 750 Кбит/с или 1,0, 1,5 Мбит/с DIP-переключатель настраивается. Длина передающего кабеля: ≤ 1200 м до 93,75 Кбит/с, ≤ 1000 м до 187,5 Кбит/с, ≤ 400 м до 500 Кбит/с, ≤ 200 м до 1,5 Мбит/с. Подключение: с помощью разъемного винтового клеммного блока для подключения проводов сечением до 2,5 мм², для подключения кабеля предусмотрен экранированный клеммный блок.Безопасная зона выхода/входа: Подключение RS232 / RS422 / RS485 (применимый стандарт EIA RS232-C, EIA RS422-A и EIA RS485). Оконечный импеданс RS422 / RS485: 200 Ω, выбирается DIP-переключателем. Скорость передачи данных RS422 / RS485: 1.2, 2.4, 4.8, 9.6, 14.4, 19.2, 38.4, 57.6, 93.75, 115.2, 187.5, 375, 500, 750 Кбит/с или 1.0, 1.5 Мбит/с DIP-переключатель настраивается. Длина передающего кабеля RS422 / RS485: ≤ 1200 м до 93,75 Кбит/с, ≤ 1000 м до 187,5 Кбит/с, ≤ 400 м до 500 Кбит/с, ≤ 200 м до 1,5 Мбит/с. RS422 / RS485 Подключение: с помощью разъемного винтового клеммного блока, рассчитанного на клеммы до 2,5 мм² или 9-полюсного разъема SUB D (требуется 9-полюсный ответный разъем SUB D), настраиваемый DIP-переключатель. Скорость передачи данных RS232: 1.2, 2.4, 4.8, 9.6, 14.4, 19.2, 38.4, 57.6, 93.75, 115.2 Кбит/с. Настраиваемый DIP-переключатель. Длина передающего кабеля RS232: ≤ 15 м до 115,2 Кбит/с. Подключение RS232: 9-полюсный гнездовой разъем SUB D (требуется 9-полюсный гнездовой разъем SUB D).Изоляция: Испытательное напряжение: I.S. RS422-RS485 / RS232-RS422-RS485 1,5 КВ; I.S. RS422-RS485 / Питание 1,5 КВ; RS232-RS422-RS485 / Питание 500 В.Условия окружающей среды: Рабочая температура от -20 до +60 °C, относительная влажность не более 90 % без конденсации, до 35 °C. Пределы температуры хранения - от -45 до +80 °C.Описание безопасности: Параметры безопасности: Uo/Voc = 3,7 В, Io/Isc = 93 мА, Po/Po = 85 мВт на клеммах 13-14 и 15-16. Ui/Vmax = 30 В, Ii/Imax = 136 мА, Ci = 0 нФ, Li = 0 нГ на клеммах 13-14 и 15-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.Монтаж: EN/IEC60715 TH 35 DIN-рейка. Вес: около 170 г. Подключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок, рассчитанных на клеммы до 2,5 мм² и 9-полюсного разъема SUB D (DB9) DIN 41652 (только для подключения RS232, RS422, RS485 Safe Area). Расположение: Безопасная зона или зона 2, установка по группе IIC T4. Степень защиты: IP 20. Размеры: Ширина 22,5 мм, Глубина 99 мм, Высота 114,5 мм.
