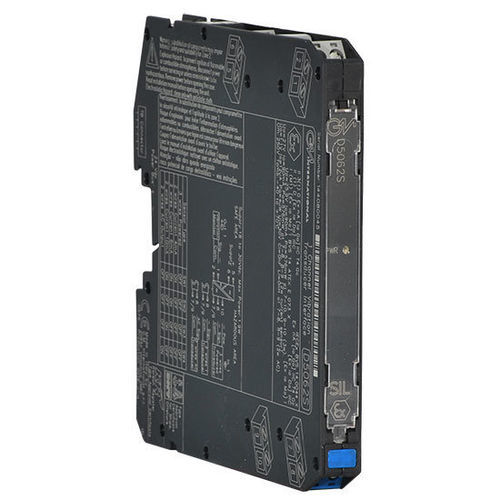

Аналоговый преобразователь / изолятор D5062S

сигналадля опасной зоныSIL 2

Интерфейс датчика вибрации D5062S - это аналоговый входной интерфейс с высокой степенью защиты, подходящий для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, в отраслях с высокой степенью риска. Он обеспечивает полностью плавающее питание постоянного тока для подачи напряжения на датчики вибрации, акселерометры или 2-3 проводные датчики, расположенные в опасной зоне, и повторяет входное напряжение датчика в полностью изолированной цепи, расположенной в безопасной зоне, для управления мониторами или анализаторами вибрации для управления и контроля вращающегося оборудования.SIL 2 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. от 20 до -20 В Входной/Выходной сигналШирокополосная передача сигналаВход и выход защищены от короткого замыканияПрограммируемость в полевых условиях с помощью DIP-переключателяВысокая точностьТрехпортовая изоляция, вход/выход/питаниеСтатус: ACTIVEChannels: 1Технические данныеНапряжение питания24 В пост. тока (от 18 до 30 В пост. тока), с защитой от обратной полярности.Потребляемый ток90 мА @ 24 В пост. тока при потреблении датчиком 20 мА и выходной нагрузке 2 мА, типовой.Рассеиваемая мощность2,0 Вт @ 24 В пост. тока при потреблении датчиком 20 мА и выходной нагрузке 2 мА, типовой.ВходТип0 В до -20 В (импеданс 10 кОм на клеммах 7-8 или 8-9).3 провода напряжение питания датчика более -22 В при питании 0 мА, более -17 В при питании 15 мА (ток ограничен ≈ 23 мА).2 провода напряжение питания датчика более -17 В при питании постоянным током.2 провода ток питания датчика выбирается при питании постоянным током ток питания датчика выбирается из 4 мА, 6 мА или 10 мА с помощью внутреннего DIP-переключателя.ВыходТип от 0 до -20 В на нагрузке 10 кОм, с выходным сопротивлением 10 Ом.Время отклика≤ 10 мкс (ступенчатое изменение от 10 до 90 %).Частотная характеристикаDC до 20 кГц в пределах 1 дБ максимум.ХарактеристикиРеф. Условия24 В питания, нагрузка 10 кОм, температура окружающей среды 23 ± 1 °CТочность калибровки≤ ± 0,1 % FSРлинейность≤ ± 0,05 % FSRВлияние температуры≤ ± 0,005 % на нуль/диапазон при изменении на 1 °C.ИзоляцияТестовое напряжениеI.S. In/Out 1,5 кВ; I.S. In/Supply 1.5 кВ; Выход/Подача 500 ВУсловия окружающей средыРабочая температура в пределах от -40 до +70 °CТемпература хранения в пределах от -45 до +80 °CОписание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудованиеПараметры безопасностиUo = 27 В, Io = 90 мА, Po = 576 мВт на клеммах 7-8-9-10. Ui = 30 В, Ci = 0 нФ, Li = 0 нГ на клеммах 7-8-9. Um = 250 В в пост. или пост. тока, -40 °C ≤ Ta ≤ 70 °C.МонтажТипDIN-рейки 35 мм, с шиной питания или без нее или на заказной терм. Вес около 125 г.Подключение с помощью поляризованных вставных разъемных винтовых клеммных блоков, позволяющих подключать клеммы сечением до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Сертификаты:ATEX, IECEx, EMC, Ex, Maritime, Metrological, SIL сертификаты доступны для различных регионов (Европа, Китай, Евразийское сообщество, Северная Америка, Япония, ОАЭ, Беларусь, Казахстан, Россия, Международный)Декларации о соответствии:Декларация соответствия ЕС для D5062Декларация соответствия G3 соответствиеАксессуары: JDFT049, OPT5096
