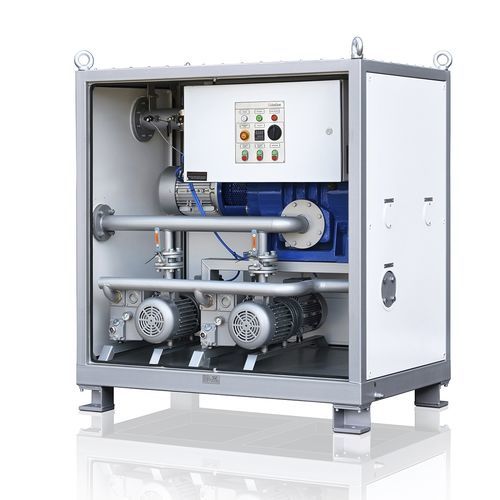

Установка вакуумирования со смазкой BV series

промышленная

Система эвакуации трансформаторов BV предназначена для получения вакуумного объема, необходимого для эвакуации бака трансформатора. Установка применяется при монтаже, обслуживании и эксплуатации маслонаполненного оборудования (силовые трансформаторы, высоковольтные выключатели и т.д.) напряжением до 1150 кВ. Установка может использоваться для эвакуации трансформатора и его осушки. Установка может быть использована на монтажных, ремонтных и обслуживающих предприятиях, занимающихся подготовкой трансформаторного масла и обслуживанием трансформаторов. Установка не пригодна для работы во взрывоопасной или токсичной среде, а также в среде, реагирующей на смазочные материалы. При эксплуатации агрегата в закрытом помещении необходимо установить газоотводную линию для отвода газов в атмосферу. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ОБОРУДОВАНИЯ Система эвакуации трансформаторов модели BV-3000 предназначена для эвакуации баков силовых трансформаторов, а также для вакуумной сушки электрических аппаратов. Она также может использоваться вместе с установками очистки трансформаторного масла. Система эвакуации трансформаторов состоит из группы двухступенчатых вакуумных насосов (три резервных вакуумных насоса и бустерный вакуумный насос). Два пластинчато-роторных вакуумных насоса производительностью 3×100 м3/час каждый используются в качестве резервных насосов; один роторно-поршневой насос Рутса используется в качестве бустерного вакуумного насоса. Подпорный вакуумный насос используется для создания начального вакуума, а бустерный насос создает абсолютный вакуум. Такая комбинация насосов позволяет обеспечить высокую эффективность системы откачки трансформатора до 3000 м3/час при максимальном значении вакуума до 0,01 мм.рт.ст. (Тогр).
