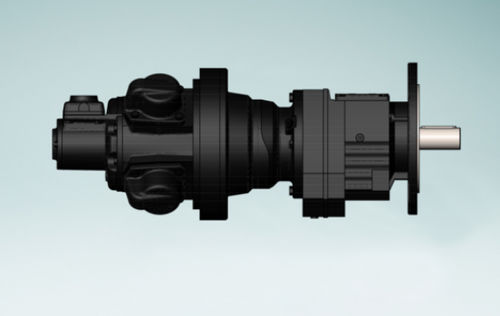

Пневматический двигатель с радиальным поршнем RM510 series

для тяжелых работдля гидравлического насосадля погрузки/разгрузки

Обзор продукта
Радиально-поршневой пневмомотор GLOBE RM510 комбинируется с коаксиальными редукторами для получения более низкой выходной скорости и увеличенного выходного крутящего момента. Широкий диапазон передаточных чисел позволяет точно адаптировать привод к требованиям применения. В зависимости от требуемой скорости, крутящего момента и конфигурации крепления подбирается оптимальная комбинация мотор–редуктор.

Области применения

• Промышленные приводы, требующие высокого момента при низкой скорости (лебедки, дробилки, конвейеры)
• Тяжёлые вращающиеся механизмы и операции с высокой нагрузкой на крутящий момент
• Ситуации, где предпочтительно или необходимо пневматическое питание

Подбор и монтаж
Подбор основывается на требуемой выходной скорости, крутящем моменте и способе установки. Доступны десять передаточных чисел (RM510 1–RM510 10), все в коаксиальном исполнении для упрощённой интеграции в существующие приводы.

Технические характеристики (ключевые)

• Номинальная максимальная мощность: 19.40 HP (14.20 kW) для всех вариантов
• Доступные передаточные числа: 4.91–95.24
• Диапазон пускового момента: 795–15 071 Nm
• Диапазон максимального момента: 11 300–120 000 Nm
• Диапазон максимальной скорости: 224–12 RPM
• Диапазон масс: 355–855 kg в зависимости от варианта

Варианты (кратко)

• RM510 1 — Передаточное число 4.91 — Пусковой момент 795 Nm — Макс скорость 224 RPM — Макс момент 11 300 Nm — Масса 355 kg
• RM510 2 — Передаточное число 15.65 — Пусковой момент 2 530 Nm — Макс скорость 70 RPM — Макс момент 15 400 Nm — Масса 355 kg
• RM510 3 — Передаточное число 19.04 — Пусковой момент 3 078 Nm — Макс скорость 58 RPM — Макс момент 43 000 Nm — Масса 395 kg
• RM510 4 — Передаточное число 26.04 — Пусковой момент 4 121 Nm — Макс скорость 42 RPM — Макс момент 43 000 Nm — Масса 395 kg
• RM510 5 — Передаточное число 31.91 — Пусковой момент 5 208 Nm — Макс скорость 33 RPM — Макс момент 53 400 Nm — Масса 405 kg
• RM510 6 — Передаточное число 37.65 — Пусковой момент 5 958 Nm — Макс скорость 29 RPM — Макс момент 53 400 Nm — Масса 405 kg
• RM510 7 — Передаточное число 40.29 — Пусковой момент 6 375 Nm — Макс скорость 27 RPM — Макс момент 62 700 Nm — Масса 575 kg
• RM510 8 — Передаточное число 52.87 — Пусковой момент 8 366 Nm — Макс скорость 21 RPM — Макс момент 62 700 Nm — Масса 575 kg
• RM510 9 — Передаточное число 58.65 — Пусковой момент 9 281 Nm — Макс скорость 19 RPM — Макс момент 120 000 Nm — Масса 855 kg
• RM510 10 — Передаточное число 95.24 — Пусковой момент 15 071 Nm — Макс скорость 12 RPM — Макс момент 120 000 Nm — Масса 855 kg

Заказ и документация
Обратитесь в GLOBE за подробными техническими паспортами, чертежами крепления и поддержкой в выборе подходящего варианта RM510 для вашего применения.
