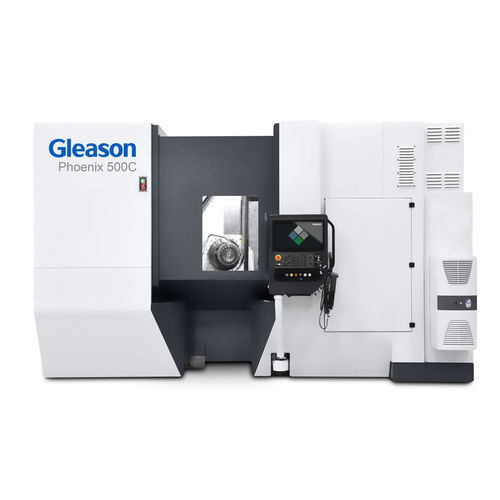

Станок для нарезания спирально-зубчатых колес ЧПУ Phoenix® 500C

горизонтальныйдля конической зубчатой передачи

Обзор
Станок для фрезерования конических зубчатых колес Phoenix® 500C компании Gleason спроектирован для обеспечения скорости, гибкости и простоты эксплуатации при серийном производстве точных конических колес среднего и большого объёма для грузовиков, автобусов и аналогичных применений.

Универсальность и поддерживаемые типы зубчатых колес
500C способен изготавливать широкий спектр конических зубчатых колёс и связанных компонентов.

Типы изготавливаемых зубчатых колес

• Прямозубые конические колёса
• Корончатая (crowned) зубчатость
• Super Reduction Hypoid (SRH)
• Zerol®
• Спиральные конические колёса
• Гипоидные колёса
• Муфты и прямозубые конические колёса с передней ступицей

Скорость и производительность
Конструкция приближает фрезу к заготовке, что делает перемещения короче и быстрее, обеспечивает очень малые времена chip-to-chip и высокую производительность.

Статическая и динамическая жёсткость
Конструкция колонны и салазок обеспечивает высокую статическую и динамическую жёсткость; направляющие и шарико-винтовые пары защищены; компоненты прочные и выполнены с высокой точностью для условий серийного производства.

Интегрированное фаскоснятие
Опциональная последовательная фаска пятки возможна и убирается из зоны резания для защиты в процессе изготовления зубьев.

Сокращение непроизводительных потерь времени
Гибкая роботизированная автоматизация обеспечивает чрезвычайно малые времена переналадки и позволяет загружать/выгружать детали массой до 150 кг.

Интегрированная автоматизация
Доступны решения Gleason со штабелируемыми корзинами и паллетной автоматизацией. В производственный поток можно интегрировать дополнительные процессы: мойка, лазерная маркировка, фаскоснятие/обдирка, измерение/инспекция.

Управление и программное обеспечение
Предлагается с современными CNC-системами (Fanuc 30i или Siemens 840D) и программным обеспечением GEMS для простого наладки, интуитивной эксплуатации и сетевых возможностей. GEMS доступна локально или в облаке для проектирования, оптимизации и удалённого мониторинга.

Эргономика и обслуживание
Рабочая высота оператора выровнена с головкой резца и заготовкой, что обеспечивает лёгкий доступ к рабочей зоне без подиума и облегчает повседневную эксплуатацию и техническое обслуживание.

Характеристики / технические спецификации

• Модель: Phoenix® 500C
• Макс. диаметр заготовки: 500 мм
• Диапазон числа зубьев: 1–300
• Макс. диаметр фрезы (FM): 14"
• Макс. радиус фрезы (FH): 210 мм
• Обработка деталей (с роботизированной автоматизацией): до 150 кг
• Поддерживаемые типы зубчатых колес: прямозубые, crowned, SRH, Zerol®, спиральные, гипоидные, муфты
• Опции автоматизации: штабелируемые корзины, паллетизация, лазерная маркировка, фаскоснятие/обдирка, мойка, инспекция
• Системы управления: Fanuc 30i или Siemens 840D (опция)
• Программное обеспечение: GEMS (локально или в облаке) для проектирования, оптимизации и интеграции в сеть
