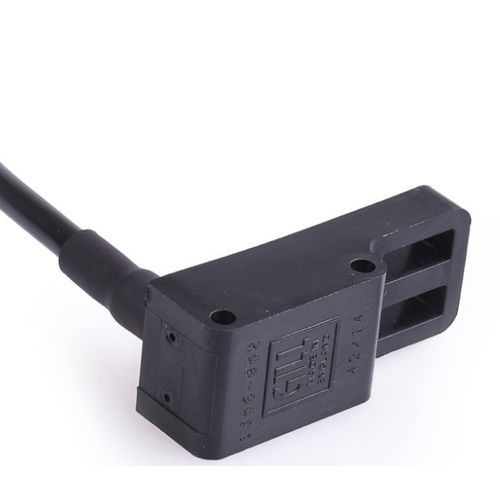

Линейный датчик положения 1356

ротационныйбесконтактныйиндуктивный

Датчик положения с двойным выходом - это уникальный бесконтактный датчик, который точно и повторяемо измеряет линейное или вращательное положение металлического активатора. Выходные характеристики датчика определяются формой и материалом активатора, который перемещается в двух полостях датчика и выдает сигнал в зависимости от своего положения. Используя индуктивную технологию Gill, датчик положения является легким, компактным и прочным, предлагая широкий выбор вариантов монтажа и подключения для обеспечения простой интеграции и установки. Аналоговый выходной сигнал датчика положения Dual Cavity Position Sensor симметрично изменяется около 2,5 В - уровень выходного сигнала при отсутствии активатора. Эти 2,5 В называются "выходным опорным напряжением", а характер и степень отклонения от этого опорного уровня зависят от конструкции и материала активатора. В стандартной комплектации этот датчик перемещения рассчитан на общее перемещение от 30 до 50 мм по чувствительным отверстиям для получения полномасштабного выходного сигнала с хорошим линейным откликом. Два чувствительных отверстия имеют противоположные эффекты. При введении активатора в положительное отверстие уровень повышается с 2,5 В, а в отрицательное - понижается с 2,5 В. Такое расположение является чрезвычайно гибким, позволяя получить ряд характеристик отклика, подходящих для многих приложений. При необходимости можно добиться хорошей линейности, а также получить различные типы нелинейного поведения. Для линейного поведения плечи активатора обычно конические и симметричные. При нормальных допусках повторяемость от единицы к единице очень стабильна.
