Ультразвуковая система контроля RWT

цифроваяакустическаягеометрии

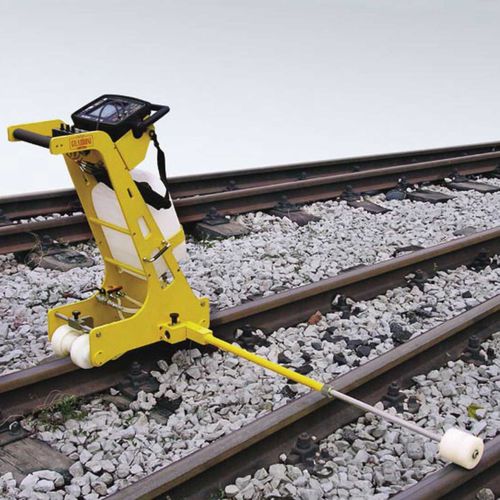

RWT - это новая тележка для ультразвукового контроля рельсов, разработанная компанией Gilardoni. Основанная на легком и компактном портативном цифровом дефектоскопе серии RDG, она выполняет полуавтоматические испытания находящихся в эксплуатации рельсов. Благодаря удобной конструкции ультразвуковая тележка Gilardoni отлично подходит для испытаний всех типов рельсов. Зонды могут быть разработаны на заказ в соответствии с требованиями заказчика и геометрией рельса. Устройство представляет собой три параллельных канала с дисплеем, регулировкой чувствительности зонда и блоком выбора каналов. Комплект колес с автоматическим центрированием и пружинным фиксатором крепит тележку к рельсу. Резервуар большой емкости с трехходовым жидкостным контуром обеспечивает контролируемый выброс муфтовой жидкости во время сеансов. Для конкретных условий сцепления предусмотрен индивидуально разработанный комплект контактных щупов. Телескопическая съемная стабилизирующая штанга делает испытание таким же простым, как простое толкание тележки: эта функция позволяет убрать штангу с дороги. Звуковая сигнализация предупреждает оператора о дефектах. Затем оператор может просмотреть и оценить информацию путем увеличения ультразвукового отклика и выбора конкретного датчика. Оператор также может сохранить представление А-скана и сохранить его, включая примечания, максимум для 100 запомненных позиций. ■ Размеры: 800 x 500 x 330 мм ■ Вес: 19,2 кг ■ Алюминиевая конструкция, окрашенная в желтый цвет, с ручками ■ Телескопическая стабилизационная штанга с тефлоновым колесом ■ Выбор канала и регулировка чувствительности ■ Комплект из трех зондов водяного зазора: ■ Два двухкристальных угловых лучевых зонда 70° 2МГц ■ Один 20 мм 3МГц двухкристальный зонд прямого луча ■ 10-литровый резервуар для соединительной жидкости с 3-сторонним жидкостным контуром.
