Концепция модульной интегрирующей сферы
Модульная концепция интегрирующей сферы от Гигагерц-Оптик предлагает высокий уровень гибкости при индивидуальной конфигурации интегрирующих сфер. В дополнение к различным компонентам, таким как портовые рамы, перегородки и розетки, которые могут устанавливаться непосредственно на интегрирующую сферу, предлагается множество других принадлежностей для конфигурации готовых к применению интегрирующих сфер и интегрирования сферных измерительных систем.

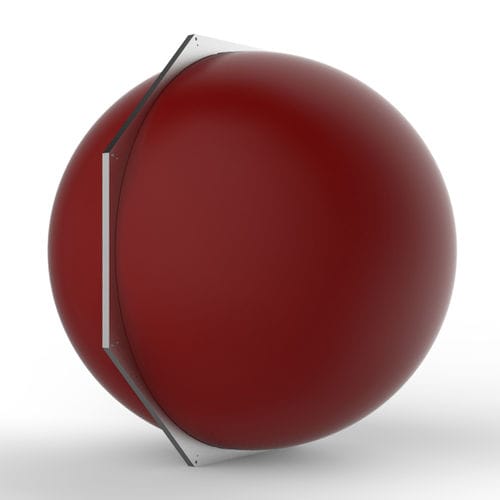

Базовая сфера диаметром 1000 мм / 40 дюймов
Отправной точкой для каждой индивидуально конфигурируемой интегрирующей сферы является базовая сфера. Базовая сфера UMTB-1000 имеет внутренний диаметр 1000 мм (40 дюймов). Передняя половина сферы может быть открыта.
Отражающее покрытие из сульфата бария
UMTB-1000 покрыт диффузно отражающим покрытием из сульфата бария. Гигагерц-Оптик использует для нанесения покрытия цвет ODP97 собственного производства. Многослойное покрытие гарантирует превосходные отражающие свойства диффузии по всему спектральному диапазону.
Порты сферической формы с рамами портов
Сферные отверстия обычно проектируются с портовой рамой, на которую можно установить аксессуары. Для UMTB-1000 предлагаются рамы со свободными портами диаметром от 12,5 до 254 мм.
Перегородки
Перегородки устанавливаются между отверстиями в сфере или перед детекторами и источниками света для предотвращения прямого освещения. Доступны различные исполнения и размеры перегородок.
---
