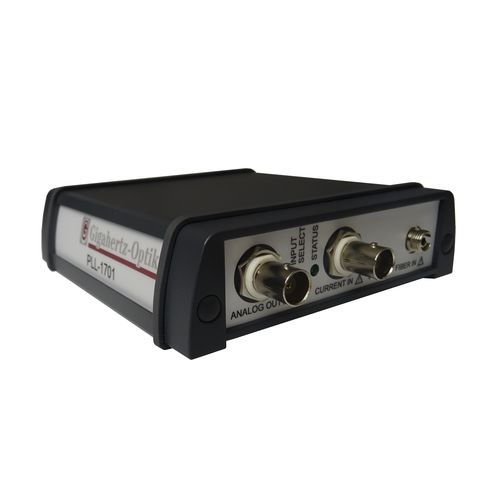

Усилитель взаимного полного сопротивления PLL-1701

линейныйлогаритмический

Высокоскоростной усилитель переходного периода и цифровой сэмплер данных Оптометр PLL-1701 предназначен для двух различных типов быстрых оптических измерений с двумя различными режимами усилителя (линейный или логарифмический). Устройство включает в себя небольшую интегрирующую сферу и детектор для измерения оптической мощности от волокон (разъем FC) в Вт в диапазоне длин волн от 400 нм до 1550 нм. Результаты измерений могут выводиться либо непосредственно в виде аналогового напряжения (BNC), либо в виде цифровых данных через интерфейс USB или RS422. Преобразование аналоговых измерений (простота перехода) в BNC осуществляется со скоростью 200000 проб/с и подходит для очень быстрых целей измерения. Цифровое измерение ограничивается только скоростью передачи данных по USB и RS422 (100 кГц), поэтому вместо интегрированного измерения сферы может использоваться внешний детектор с входом тока BNC. Конфигурирование самого устройства может осуществляться с помощью двух удаленных интерфейсов. Мерцательные измерения Быстрая частота дискретизации позволяет оценить мерцание светотехнических изделий. Стандартные метрики мерцания Pst, SVM, Mp, Flicker frequency, Flicker index и Flicker% реализованы в доступном программном обеспечении. 16 µs или 500 µs линейный усилитель времени нарастания импульса Усилитель линейного сигнала PLL-1701 предлагает фиксированное время нарастания 16 мкс или 500 мкс для всех диапазонов усиления, которые могут быть установлены дистанционными командами. Общий диапазон усиления усилителя тока к напряжению делится на девять диапазонов для достижения оптимального соотношения сигнал/шум. логарифмический усилитель PLL-1701 также предлагает логарифмический усилитель, который охватывает весь динамический диапазон с одним диапазоном усиления усилителя.
