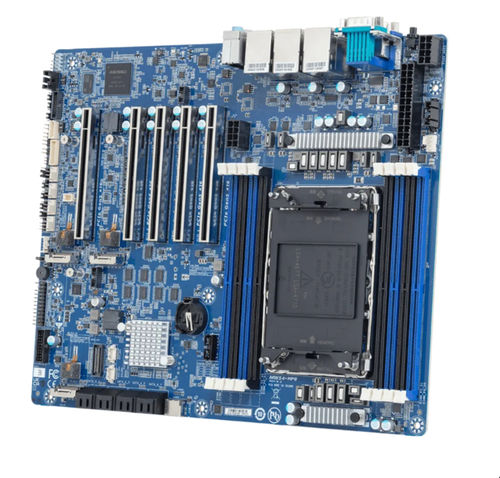

Материнская плата ATX MW54-HP0

Intel® XeonIntel®DDR5 SDRAM

Обзор
MW54-HP0 — ATX‑плата для рабочей станции, рассчитанная на один процессор Intel® Xeon® 600. Обеспечивает сбалансированную платформу для CPU с большим количеством ядер, расширенным I/O и DDR5‑памятью для профессиональных задач: инжиниринг, разработка ИИ, data science и создание медиа.

Ключевые моменты

• Поддержка одного процессора Intel® Xeon® 600 (LGA 4710-2)
• 4‑канальная DDR5 RDIMM / MRDIMM — 8 DIMM‑слотов (до 4 ТБ в зависимости от конфигурации)
• 2 × 2.5Gb/s LAN (Intel® I226-LM) + 1 × 1Gb управляющий LAN
• 8 × SATA 7‑pin и 3 × M.2 2280 (PCIe Gen4 x4)
• 5 × PCIe Gen5 x16 разъёмов для расширения (линии от CPU)

Позиционирование платформы
Ориентирована на повышенную многопоточную производительность и продвинутые AI‑вычисления (поддержка AMX‑FP16 на совместимых CPU), платформа предлагает расширенные PCIe Gen5‑линии (до 128 CPU PCIe 5.0 линий на выбранных SKU), гибкую высокоёмкую память DDR5 (MRDIMM на выбранных SKU) и усовершенствованные возможности хранилища (CPU NVMe, VROC, SATA чипсета).

Заказ и упаковка
Номера для заказа: Retail 9MW54HP0MR-000-1*; Bulk 9MW54HP0NR-000-1*. Retail‑упаковка: 1 × MW54-HP0, 1 × I/O‑shield, 2 × carriers, 3 × M.2‑радиатора. Коробка Bulk: 10 шт.

Блок‑схема и визуализации
На странице продукта размещены блок‑схема и иллюстрации, показывающие расположение слотов, позиции M.2 и I/O для планирования интеграции системы.

Примечания
Доступность функций зависит от выбранного CPU SKU. Технические материалы приводятся для справки и могут быть изменены производителем.

Технические характеристики

• Модель: MW54-HP0 (Rev. 1.x)
• Форм‑фактор (Ш×Г мм): ATX, 304.8 × 244
• CPU: Один Intel® Xeon® 600 для рабочих станций, single‑socket, TDP до 350W
• Сокет: 1 × LGA 4710-2 (Socket E2)
• Чипсет: Intel® W890
• Память: 8 × DIMM‑слотов; DDR5 RDIMM / MRDIMM; RDIMM до 6400 MT/s (1DPC) или 5200 MT/s (2DPC); MRDIMM до 8000 MT/s (1DPC, выбранные SKU)
• Макс. объём памяти: до 4 ТБ (зависит от конфигурации и SKU)
• LAN: 2 × 2.5Gb/s (Intel® I226-LM); 1 × 10/100/1000 Mbps управляющий LAN
• Видео: ASPEED® AST2600 BMC интегрированная графика — 1 × VGA
• Аудио: Realtek® ALC897 HD Codec; поддержка 2/4/5.1/7.1; 3 × аудио‑разъёма
• Хранение: 8 × SATA 7‑pin (PCH); 3 × M.2 2280 (PCIe Gen4 x4, PCH)
• RAID: Intel® SATA RAID 0/1/10/5; onboard VROC header
• PCIe расширение: 5 × PCIe Gen5 x16 (линии CPU)
• Внутренние I/O: 24‑pin ATX, 2 × 8‑pin ATX 12V, CPU fan header, 4 × system fan headers, front audio header, USB 3.2 Gen2x2 header (Type‑E), USB 3.2 Gen1 header, VROC connector, TPM header, PMBus, IPMB
• Задняя панель I/O: 1 × USB 3.2 Gen2x2 (Type‑C), 5 × USB 3.2 Gen2 (Type‑A), 1 × VGA, 1 × Serial, 2 × RJ45 LAN, 1 × management LAN, 3 × аудио‑джекa, 1 × ID‑button
• Модули безопасности: 1 × TPM header (SPI) — опциональный TPM 2.0 комплект CTM012 (модуль продаётся отдельно)
• Управление платой: ASPEED® AST2600 BMC; GIGABYTE Management Console
• PSU коннекторы: 1 × 24‑pin ATX; 2 × 8‑pin ATX 12V
• Условия эксплуатации: рабочая t° 10°C–40°C; влажность 8%–80% без конденсации
• Упаковка (retail): 360 × 330 × 80 mm; коробка: 674 × 424 × 385 mm; шт/короб: 10
• Референсные номера: Retail 9MW54HP0MR-000-1*; Bulk 9MW54HP0NR-000-1*; I/O shield 12AIO-MW53HP-10R; M.2 радиатор 12SP2-11000E-00GR
