Устройство для травления распылением

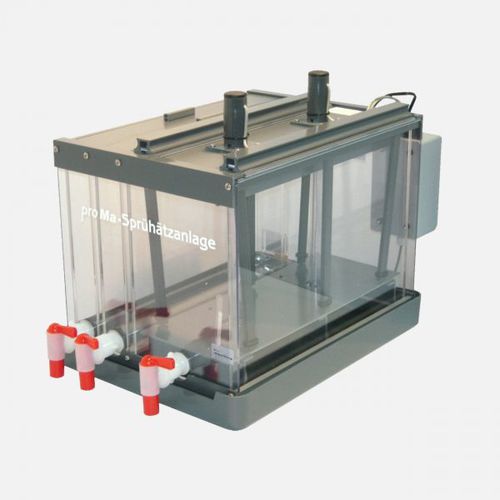

Три бака из акрилового пластика со сливным отверстием, установленные в раме из ПВХ профилей
Самоходные двигатели (напряжение постоянного тока)
Регулируемый держатель пластин для приема печатных плат
Стеклянный нагреватель, установленный внутри бака для травления
Блок управления с импульсным питанием для двигателей
Каплесборник из ПВХ-пластика, стеклянный термометр
Основной особенностью устройств для травления распылением являются распылительные трубки. Они приводятся в движение мощным двигателем постоянного тока, и при вращении травящая жидкость равномерно распыляется на протравленную поверхность.
Таким образом, достигается быстрое и точное травление.
Устройство состоит из рамы, на которой закреплены три акриловые кюветы. Кюветы опорожняются по отдельности и предназначены для выполнения одного этапа работы "проявка - травление - промывка" при изготовлении печатной платы.
Для питания двигателей постоянного тока и управления нагревателем на задней стороне устройства установлен отдельный блок управления с выключателями.
Благодаря прозрачным акриловым кюветам травление всегда находится под контролем.
---
