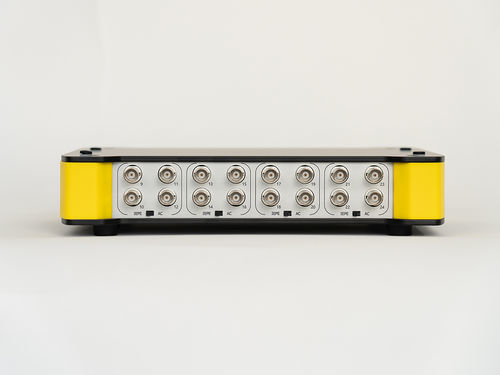

Система сбора данных напряжение ADCA400

боксдля лабораториидля одновременного сбора проб

Краткое описание
Используйте регистратор данных серии gt4 совместно со стандартными датчиками через 24-канальную адаптерную коробку ADCA400. Алюминиевый корпус ADCA400 с пластиковым кожухом разработан для подключения симметричных аналоговых плат DMCADC4xx к максимум 24 однонаправленным выходам напряжения или к распространенным датчикам с питанием 2–20 мА (например, ICP®, DeltaTron®, Isotron®, Piezotron®).

Функции / Применение
Адаптерная коробка позволяет подключать до 24 датчиков через BNC-разъемы и выбирать диапазон входного напряжения для групп входов. Конфигурационные настройки и результаты заводской калибровки могут сохраняться в энергонезависимой памяти и использоваться для компенсации при измерении. Передача без помех от разъема MDR68 к аналоговой плате обеспечивается применением симметричного кабеля mccabAR1xx.

Разъемы и эксплуатация

• 24 BNC-разъема (8 спереди, 16 сзади)
• Для каждой группы по 4 AC-входа переключатель выбора диапазона входного напряжения (±10 В или 2 В–22 В при питании датчиков 3 мА)
• Фронтальный разъем MDR68 для надежных многократных подключений

Механика и питание

• Алюминиевый корпус с пластиковым кожухом
• Возможность штабелирования до 4 устройств и одного регистратора gt4 (механическое соединение винтами)
• Низкое энергопотребление (типично 5 Вт)
• Контроль напряжения на плате
• Зеленый индикатор работы

Совместимость
Предназначено для симметричных аналоговых плат DMCADC4xx и использования с соединительными кабелями MDR68 (например, симметричный mccabAR1xx). Подходит для датчиков с выходом напряжения или тока (2–20 мА) и распространенных брендов, таких как ICP®, DeltaTron®, Isotron® и Piezotron®.

Технические характеристики

• Многоканальный аналоговый интерфейс SyMBus24 к AD-плате
• Передача симметричным каналом без помех
• Фронтальный разъем MDR68 для надежных многократных подключений
• 24-канальный аналоговый интерфейс: 24 BNC к датчикам
• 24 широко используемых фронтальных BNC-разъема
  • Диапазон входного напряжения ±10 В (источники тока отключены)
  • 2 В–22 В при включенных источниках тока
  • Входное сопротивление 10 кΩ
  • Полоса частот 2 Гц–50 кГц (с платой DMCADC450)
• 6 переключаемых групп по 4 × 3 мА питания на центральный контакт
• Энергонезависимая память калибровки и конфигурации
• Контроль напряжения на плате
• Зеленый индикатор работы
• Типичное энергопотребление: 5 Вт
